锻钢止回阀概述

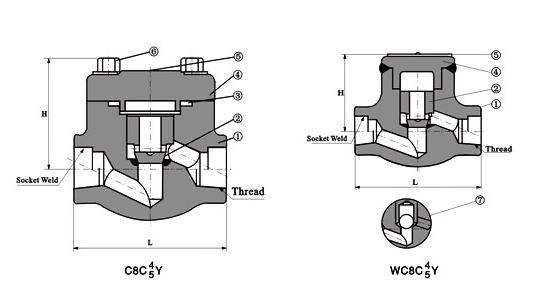

锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.
序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀瓣 A276420 A276304 A276304(L) A276316(L) 3 密封螺母 316夹柔性石墨 316夹PTFE 4 密封圈 A105 A182F22 A182F304(L) A193 B8(M) 5 固定螺母 SS 6 提升螺栓 A193B7 A193B16 A193B8(M) A193B8(M) 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃ 注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
NPS 缩径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2” 全径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2” L 79 79 92 111 120 152 172 200 W 61 61 65 79 95 103 118 132 重量 螺栓式 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5 焊接式 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9 锻钢升降止回阀900LB~1500LB标准材质明细表

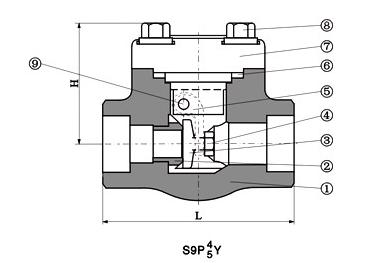

序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀瓣 A276420 A276304 A276304(L) A276316(L) 3 垫片 316夹柔性石墨 316夹PTFE 4 阀盖 A105 A182F22 A182F304(L) A193 B8(M) 5 铭牌 SS 6 螺栓 A193B7 A193B16 A193B8(M) A193B8(M) 7 球 A182F304 A182F304 A182F304 A182F304 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃ 注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
NPS 缩径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2” 全径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2” L 92 111 111 120 152 172 200 220 W 65 79 79 97 104 120 139 215 重量 螺栓式 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2 焊接式 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3 锻钢升降止回阀800LB、900LB~1500LB标准材质明细表

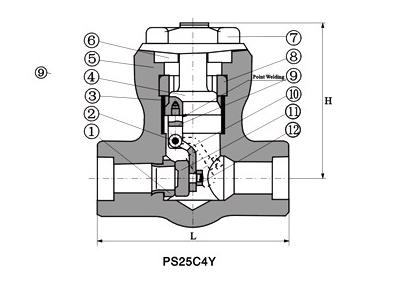

序号零件名称CStoASTMAStoASTMSStoASTMA105F22F304(L)F316(L)1阀体A105A182F22A182F304(L)A182F316(L)2阀座A276410A276304A276F304(L)A276F316(L)3阀瓣A276420A276304A276F304(L)A27F316(L)4螺母A1942HA1944A1948A1948M5摇杆A105A182F22A182F304(L)A182F316(L)6垫片316夹柔性石墨316夹PTFE7阀盖A105A182F22A182F304(L)A182 F316(L)8螺栓A193B7A193B16A193B8(M)A193B8(M)9销钉a276420A182F304A182F316适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等适用温度—29℃~425℃—29℃~550℃—29℃~200℃注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
NPS3/8”1/2”3/4”1”11/4"11/2"2"L800LB797992111120120140900LB~1500LB92111111120120140178W800LB61617884101120133900LB~1500LB79797997105120140重量800LB1.11.01.93.94.57.310.0900LB~1500LB3.13.03.64.36.18.812.6
