H14W螺纹止回阀

————

  • 作者：大唐阀门        发布时间：        来源：上海大唐阀门
  • H14W螺纹止回阀

    一、产品概述：H14W型内螺纹止回阀的功能是用来防止管路中的介质倒流。H14W止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。只用于介质单向流动的管路上，阻止介质回流，以防发生事故。 适用介质为：水、油品、蒸汽、酸性介质等。

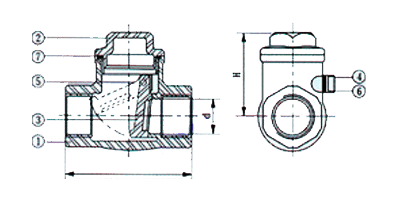

    二、主要技术尺寸：

    公称压力
    PN(MPa)
    公称直径
    DN(mm)
    H14W型内螺纹止回阀主要外形尺寸及连接尺寸(mm)
    重量
    (kg)
    L
    D
    D1
    D2
    b-f
    z-d
    D3
    H
    1.6
    25
    160
    115
    85
    65
    16-2
    4--14
    140
    130
    14
    32
    180
    135
    100
    78
    16-2
    4--18
    150
    140
    16
    40
    200
    145
    110
    85
    16-2
    4--18
    160
    150
    18
    50
    230
    160
    125
    100
    16-2
    4--18
    185
    160
    22
    65
    290
    180
    145
    120
    18-3
    4--18
    215
    177
    26
    80
    310
    195
    160
    135
    20-3
    8-18
    235
    187
    33
    100
    3540
    215
    180
    155
    20-3
    8-18
    255
    202
    39
    125
    400
    245
    210
    185
    22-3
    8-18
    285
    227
    57
    150
    480
    280
    240
    210
    24--3
    8-23
    330
    263
    80
    200
    550
    335
    295
    265
    26-3
    12-23
    385
    293
    95
    250
    650
    405
    355
    320
    30-3
    12-25
    455
    330
    175
    300
    750
    460
    410
    375
    30-4
    12-25
    515
    382
    260
    350
    850
    520
    470
    435
    34--3
    16-25
    545
    430
    360
    400
    950
    580
    525
    485
    36-4
    16-30
    600
    480
    496
    500
    1150
    705
    650
    608
    44--4
    20-34
    730
    560
    588

    三、主要零件材料及性能：

    零件名称
    阀 体
    WCB
    ZGCr5Mo
    ZG1Cr18Ni9Ti
    ZG1Cr18Ni12Mo2Ti
    阀 盖
    WCB
    ZGCr5Mo
    ZG1Cr18Ni9Ti
    ZG1Cr18Ni12Mo2Ti
    阀 瓣
    WCB
    ZGCr5Mo
    ZG1Cr18Ni9Ti
    ZG1Cr18Ni12Mo2Ti
    摇 杆
    WCB
    ZGCr5Mo
    ZG1Cr18Ni9Ti
    ZG1Cr18Ni12Mo2Ti
    阀 座
    25
    1Cr18Ni9Ti
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti
    销 轴
    1Cr17Ni2
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti
    密封环、垫片
    包覆垫
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti

    四、压力试验:

    公称压力
    PN(MPa)
    试验压力(MPa)
    H14W型内螺纹止回阀适用温度(℃)
    适用介质
    强度试验
    密封试验
    WCB
    Cr5Mo
    1Cr18Ni12Mo2Ti
    1Cr18Ni9Ti
    1.6
    2.4
    1.8
    ≤425
    ≤550
    ≤220
    ≤200
    酸性介质、蒸汽、油品、水
    2.5
    3.8
    2.8
    4.0
    6.0
    4.4
    6.4
    9.6
    7.1
    10.0
    15.0
    11.0
    -
    16.0
    24.0
    17.6
    25.0
    37.5
    27.5

    五、设计标准:

    设计与制造
    试验与检验
    连接法兰
    压力-温度等级
    结构长度
    GB12236
    JB/T9092-1999
    GB13927
    JB/T74-94
    GB9113
    HG20592-20635
    GB9131
    JB/T74
    HG20604
    GB12221
