限流止回阀(LH45-16)
————
- 作者:大唐阀门 发布时间:13/03/13 来源:上海大唐阀门
-
产品介绍:

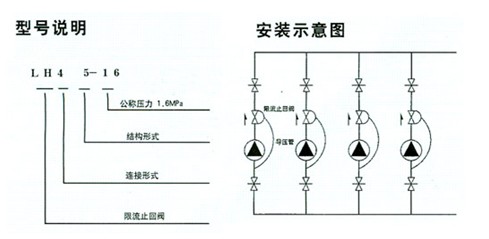

LH45—1 6系列限流止回阀,主要用于多泵并联使用时安装于水泵压出口,起限制水泵工作流量,防止停泵回流作用。该阀采用导阀—主阀构造,结构紧凑,重量较轻。
功能及主要作用原理:
1、限流功能
该阀安装于水泵出口,在单泵启动和非全数设计工作泵工作时,对工作泵起限制流量作用,使泵在较高效率状态下工作;防止电动机在水泵低扬程、大流量、低效率时。发生过载现象;防止超额定电流烧电机现象的发生,同时起到一定的节能效果。

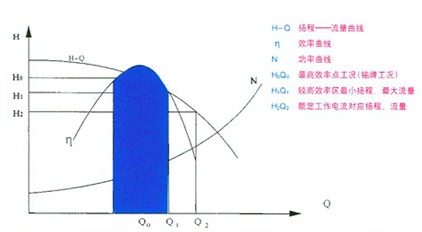

其限流原理为:依据水泵的设计工况点扬程,导阀自动检测并控制水泵的实际工作扬程。以限制水泵的工作流量,限制电机的负载。
该阀设定一个控制工作扬程,当水泵工作扬程低于控制扬程时阀门做关阀动作,使实际工作扬程加大;当水泵工作扬程大于设定扬程时阀门全开,阀门阻力极小。
控制扬程的设定可以按电机额定电流设定,也可以按高效率工况设定,该阀门工作扬程设定值可调。一般出厂设定值为设计工况扬程。
2、止回功能
该阀的止回功能完全等同于微阻缓闭止回阀,且无关闭噪声,零回流。技术参数:规格 DN结构长度(L)mm结构高度(H)mm最大工作流量m3/h局部阻力系数5024029525652603205080280360701003604451004-61253904801504-61504585802504-62005306604003-62506457008003-630066580012002-5
