J24W角式高压针型阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[针型阀]的详细资料：

产品名称：针型阀

二、主要零件材料：

零件名称 Part name	阀杆、阀盖 Body 、Bonnet	阀杆、阀瓣 Stem、Disc	填料 Packing
J24W-160P-DN3	铬镍不锈钢 Cr. Ni Stainless steel	铬镍不锈钢 Cr. Ni Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite
J24W-320P-DN6	优质碳钢 High grade carbon steel	铬，镍不锈钢 Cr. Ni Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite

三、主要性能规范：

型号 Type	公称压力PN Mpa	试验压力PS(Mpa)_Test pressure			工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
型号 Type	公称压力PN Mpa	壳体 Shell	密封(液)Seal	密封(气)Seal	工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
J24W-160P-DN3	16.0	24.0	17.6	0.6	16.0	P≤540OC	液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J24W-320P-DN6	32.0	48.0	35.2	0.6	32.0	C≤425 OC	液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.

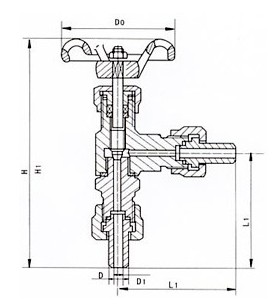

四、J24W角式高压针型阀主要外形及连接尺寸：

型号 Type	公称直径DN（mm）	尺寸 Dimension						重量(kg)Weight
型号 Type	公称直径DN（mm）	L1	Do	H	H1	D	D1	重量(kg)Weight
J24W-160P-DN3	3	80	65	159	168	14	3	1.0
J24W-320P-DN6	6	80	65	159	168	14	6	1.0

订货须知：

一、①J24W角式高压针型阀产品名称与型号②J24W角式高压针型阀口径③J24W角式高压针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的J24W角式高压针型阀型号，请按J24W角式高压针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
