QFF3阀组针型阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[针型阀]的详细资料：

产品名称：针型阀

二、主要零件材料：

零件名称 Part name	阀杆 Stem	阀体 Body	阀底座 Base	填料 Packing	填料阀盖 Packing bonnet	手轮Handwheel
QFF3-160-DN5	碳钢 Carbon steel	铬不锈钢 Cr. Stainless steel		聚四氟乙稀，柔性石墨 PTFE，Soft graphite	碳钢Carbon steel	优质碳钢 High grade carbon steel
QFF3-320-DN5	铬镍不锈钢 Cr. Ni Stainless stee	铬不锈钢 Cr. Stainless steel	铬镍不锈钢 Cr. Ni Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite	不锈钢Stainless steel	优质碳钢 High grade carbon steel

三、主要性能规范：

型号 Type	公称压力PN Mpa	试验压力PS(Mpa)_Test pressure			工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
		壳体 Shell	密封(液)Seal	密封(气)Seal
QFF3-320-DN5	32.0	48.0	35.2	0.6	32.0	P≤540OC	液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
						C≤425 OC

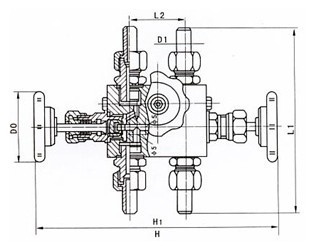

四、QFF3阀组针型阀主要外形及连接尺寸：

型号 Type	公称直径DN（mm）	尺寸 Dimension						重量(kg)Weight
型号 Type	公称直径DN（mm）	L	D1	Do	H	H1	L2	重量(kg)Weight
QFF3-320-DN5	5	200	14	65	234	260	54	3.8

订货须知：

一、①QFF3阀组针型阀产品名称与型号②QFF3阀组针型阀口径③QFF3阀组针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的QFF3阀组针型阀型号，请按QFF3阀组针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
