美标波纹管闸阀

————

  • 作者：大唐阀门        发布时间：13/03/17        来源：上海大唐阀门

  • 美标波纹管闸阀

    产品结构特点：
    法兰连接美标波纹管截止阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
    其主要结构特点：
    1、产品结构合理、密封可靠、性能优良、造型美观；
    2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
    3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
    4、双重密封，性能更可靠；
    5、阀杆升降位置指示，更直观；
    6、零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
    技术规范：

    结构形式
    BB-BG-OS & Y
    驱动方式
    手动
    电动
    设计标准
    API1600、API6D
    结构长度
    ASME B16.10
    连接法兰
    ASME B16.5
    试验和检验
    API598、API6D

    产品性能规范

    公称压力（LB）
    壳体试验压力（MPa）
    密封试验压力(MPa)
    适用温度(℃)
    使用介质
    150
    3.0
    2.2
    ≤350℃
    水、蒸汽、油品等
    300
    7.5
    5.5
    600
    15.0
    11.0
    900
    22.5
    16.5

    美标波纹管闸阀

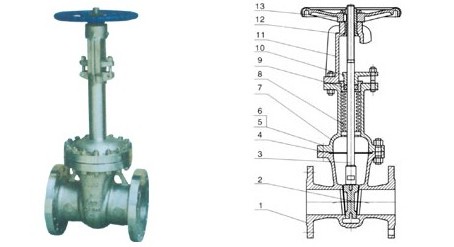

    主要零部件材质：
    序号
    名称
    材质
    1
    阀体
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    2
    阀板
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    3
    阀杆
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    4
    垫片
    柔性石墨+不锈钢
    5
    双头螺栓
    ASTM 193-B7、A320-B8、A193-B8M
    6
    六角螺母
    ASTM A194-2H、A194-8、A194-8M
    7
    阀盖
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    8
    波纹管组件
    ASTM A182-F304、F316、F321、F304L、F316L
    9
    填料
    柔性石墨
    10
    填料压盖
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    11
    支架
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    12
    阀杆螺母
    铜合金
    13
    手轮
    ASTM A536 Gr.60-40-18、A216-WCB
    型号
    压力等级
    150LB
    口径
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    108
    117
    127
    140
    165
    178
    190
    203
    229
    254
    267
    292
    330
    356
    381
    H
    200
    210
    250
    260
    290
    370
    398
    440
    490
    530
    580
    670
    760
    850
    950
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量（kg）
    8
    9
    10
    15
    22
    30
    42
    55
    70
    100
    140
    180
    250
    350
    450
    型号
    压力等级
    300LB
    口径
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    140
    152
    165
    178
    190
    216
    241
    283
    305
    381
    403
    419
    457
    502
    762
    H
    300
    210
    250
    260
    290
    370
    398
    440
    490
    530
    580
    670
    760
    850
    980
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量（kg）
    9
    10
    12
    18
    25
    38
    53
    70
    88
    125
    175
    225
    310
    440
    560
    型号
    压力等级
    600LB
    口径
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    165
    190
    216
    229
    241
    292
    330
    356
    432
    508
    559
    660
    787
    838
    889
    H
    200
    210
    250
    260
    290
    370
    398
    440
    490
    530
    580
    670
    760
    850
    980
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量（kg）
    11
    13
    16
    24
    32
    50
    70
    90
    105
    165
    230
    300
    400
    570
    730
