国标波纹管闸阀

————

  • 作者：大唐阀门        发布时间：13/03/17        来源：上海大唐阀门

  • 国标波纹管闸阀

    产品结构特点：
    国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
    其主要结构特点 ：
    1、产品结构合理、密封可靠、性能优良、造型美观；
    2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
    3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
    4、双重密封，性能更可靠；
    5、阀杆升降位置指示，更直观；
    6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
    技术规范：

    结构形式
    BB-BG-OS & Y
    驱动方式
    手动
    电动
    设计标准
    GB12234
    结构长度
    GB12221
    连接法兰
    GB9113、JB79、HG20596
    试验和检验
    JB/T 9092、GB/T13927

    产品性能规范：

    公称压力（MPa）
    壳体试验压力（MPa）
    密封试验压力(MPa)
    适用温度(℃)
    使用介质
    1.6
    2.4
    1.76
    ≤350℃
    水、蒸汽、油品等
    2.5
    3.75
    2.75
    4.0
    6.0
    4.4
    6.4
    9.6
    7.04

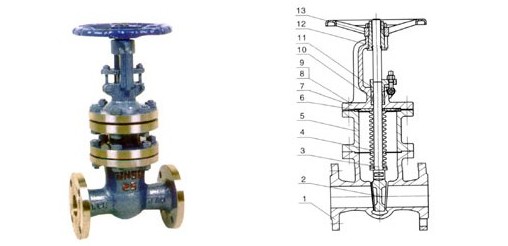

    国标波纹管闸阀



    主要零部件材质：

    序号
    名称
    材质
    1
    阀体
    WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    2
    阀板
    25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    3
    阀杆
    25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    4
    波纹管组件
    1Cr18Ni9Ti、304、316、304L、316L
    5
    支架
    WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
    6
    垫片
    柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
    7
    阀盖
    WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    8
    六角螺母
    0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
    9
    双头螺栓
    0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
    10
    填料
    柔性石墨
    11
    填料压盖
    WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    12
    阀杆螺母
    铜合金
    13
    手轮
    WCB QT400-18
    型号
    压力等级
    PN16
    口径
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    L
    108
    117
    127
    140
    165
    178
    190
    203
    229
    254
    267
    292
    330
    356
    381
    H
    200
    210
    250
    260
    290
    370
    398
    440
    490
    530
    580
    670
    760
    850
    950
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量（kg）
    8
    9
    10
    15
    22
    30
    43
    57
    73
    105
    150
    190
    270
    380
    480
    型号
    压力等级
    PN25
    口径
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    L
    140
    152
    165
    178
    190
    216
    241
    283
    305
    381
    403
    419
    457
    502
    762
    H
    200
    210
    250
    260
    290
    370
    398
    440
    490
    530
    580
    670
    760
    850
    980
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量（kg）
    9
    10
    12
    17
    23
    34
    50
    65
    82
    115
    165
    210
    300
    420
    540
    型号
    压力等级
    PN40
    口径
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    L
    165
    190
    216
    229
    241
    292
    330
    356
    432
    508
    559
    660
    787
    838
    889
    H
    200
    210
    250
    260
    290
    370
    398
    440
    490
    530
    580
    670
    760
    850
    980
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量（kg）
    9
    10
    12
    18
    25
    38
    53
    70
    88
    125
    175
    225
    310
    440
    560
