ZZYVP-16B(ZZDQ)氮封装置
————
- 作者：大唐阀门 发布时间：13/03/11 来源：上海大唐阀门
ZZYVP-16B(ZZDQ)氮封装置概述
ZZYVP-16B(ZZDQ)氮封装置是本厂自主开发、研制的一套自力式微压力控制系统，主要用于保持容量顶部保护气(一般为氮气)的压力恒定，以避免容量内物料与空气直接按触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。
·无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；
·氮封装置供氮、泄氮压力设定方便，可在连续生产的条件下进行；
·压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；
·采用无填料设计，阀杆所受磨擦力小，反应迅速，控制精度高；
·供氮装置采用指挥器操作，减压比可达100：1，减压效果好，控制精度高；
·为确保储罐的安全，需在罐顶设置呼吸阀；
·呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。ZZYVP-16B(ZZDQ)氮封装置结构与工作原理
氮封装置是由供氮装置(见图一)和泄氮装置（见图二)两部分组成。供氮装置由指挥器和主阀两部分组成；泄氮装置由反馈的压开型微压调节阀组成。氮气压力一般设为100mmH2O，通过氮封装置精确控制。
当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气。使罐内压力下降，降至泄氮压力设定点时，泄氮装置自动关闭。
当储罐出液阀开启，用户放料时，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮装置自动关闭。
供氮装置工作原理
氮封装置结构(见图四)，将设在罐顶的取压点的介质经导压管引入检测机构(7)、介质在检测元件上产生一个作用力与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(6)打开，使阀前气体经减压阀(5)、节流阀(4)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(2)、向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(6)、由于主阀执行机构中弹簧作用，关闭主阀，停止供氮。
ZZYVP-16B(ZZDQ)氮封装置主要技术参数及性能指标
1 供氮装置主要技术参数及性能指标
公称通径DN（mm）
25
32
40
50
65
80
100
阀座直径dn（mm）
5
6
7
8
10
12
15
20
25
32
40
50
65
80
100
额定流量系数Kv
0.2
0.32
0.5
0.8
1.8
2.8
4.4
6.9
11
20
30
48
75
120
190
额定行程L(mm)
8
10
14
20
25
流量特性
快开
压力调节范围（kPa）
0.4～5.5、5～10、9～14、13～19、18～24、22～28
27～33、31～38、36～44、42～51、49～58、56～66公称压力PN（MPa）
1.6 2.5 4.0
被调介质温度(℃)
≤80
调节精度(％)
±5％
允许泄漏等级
标准级：Ⅳ级(GB/T4213-92) 严密型：Ⅵ级（GB/T4213-92）
2泄氨装置主要技术参数及性能指标
公称通径DN（mm）
20
25
32
40
50
65
80
100
额定流量系数Kv
6.9
11
30
30
48
75
80
190
额定行程L(mm)
8
10
14
20
25
流量特性
快开
压力调节范围（kPa）
0.4～5.5、5～10、9～14、13～19、18～24、22～28
27～33、31～38、36～44、42～51、49～58、56～66公称压力PN（MPa）
0.1
被调介质温度(℃)
≤80
调节精度(％)
±5％
允许泄漏等级
标准级：Ⅳ级(GB/T4213-92) 严密型：Ⅵ级（GB/T4213-92）
■ZZYVP-16B(ZZDQ)氮封装置主要零件材料
阀 体：ZG230-450、ZG1Cr18Ni9Ti 阀内件：1Cr18Ni9Ti
膜 盖：A3、1Cr18Ni9Ti 膜 片：夹增强涤纶织物丁腈橡胶、氟橡胶
弹 簧：60Si2Mn、1Cr18Ni9Ti
﹡根据用户要求，阀体、阀内件、膜盖可采用其它牌号材质。
ZZYVP-16B(ZZDQ)氮封装置外形尺寸及重量

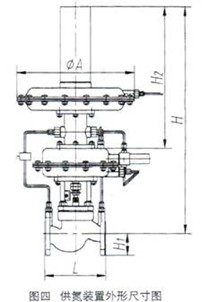

1供氮装置外形尺寸及重量
公称通径DN（mm）
25
32
40
50
65
80
100
L
160
180
200
230
290
310
350
A
308
308
308
308
394
394
394
H2
415
415
415
415
415
415
415
H1
60
75
80
85
95
105
120
H
720
730
730
750
790
840
890
重量（kg）
32
35
40
50
90
115
280
2泄氮装置外形尺寸及重量
公称通径DN（mm）
25
32
40
50
65
80
100
L
160
180
200
230
290
310
350
A
308
308
308
308
394
394
394
H1
60
75
80
85
95
105
120
H
380
400
420
430
550
560
570
重量（kg）
12
13
15
17
20
28
38
ZZYVP-16B(ZZDQ)氮封装置连接尺寸及标准
·连接方式：法兰、螺纹
·法兰端面距：按GB12221-89标准
·法兰标准：按GB/T9113-2000标准
·法兰面型式：RF
·执行机构气信号接口：M16×1.5
注：以上数据可根据用户需要加工制造。
