ZZV(C)自力式微差压调节阀
————
- 作者:大唐阀门 发布时间:13/03/11 来源:上海大唐阀门
-

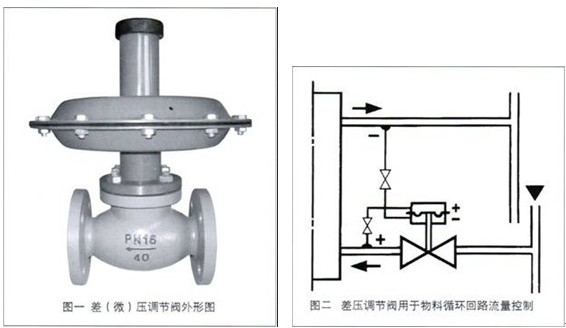

ZZV(C)自力式微差压调节阀概述
ZZV(C)自力式微差压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01,PN10。微差压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛,可用于工业燃烧炉系统。控制两种物料,如煤气、空气流量配比,以达理想燃烧。用于氢冷发电组密封油系统,控制密封油与氢气间压力差,以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。
ZZV(C)自力式微差压调节阀特点
﹡无需停止生产即进行设定值的调整;
﹡无填料,阀杆上、下活动时不存在磨擦,上密封可靠;
﹡执行机构敏感元件灵敏,极微小的压力变化会被感测出来;
﹡阀体为四通形式,因而K、B型可通用一种阀体。■ZZV(C)自力式微差压调节阀主要技术参数和性能指标 (表一)
公称通径DN(mm)
20
25
32
40
50
65
80
100
额定流量
系效KvZZCP / ZZVP
8
11
20
32
50
80
100
160
ZZCN
53
83
额定行程(mm)
6
8
10
15
20
公称压力PN(MPa)
0.10 1.0
差压调节范围(kPa)
0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33
31~38 36~44 42~51 49~58 56~66 64~78 76~90 8~100介质温度(℃)
≤80
调节精度(%)
≤10
允许泄漏
量(l/h)ZZCP / ZZVP
10-4×阀额定容量(Ⅳ级)
ZZCN
5×10-3×阀额定容量(Ⅱ级)
注:1. ZZCP/ZZVP公称压力为0.1MPa,ZZCN为1.0MPa

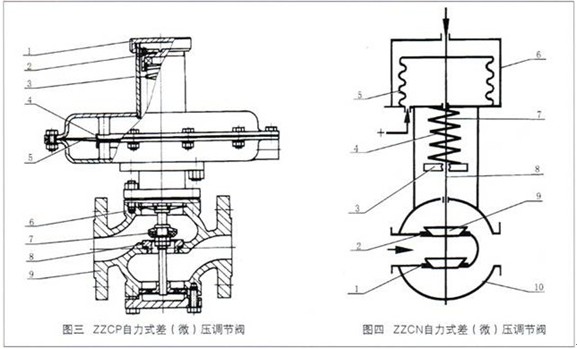

2. ZZCN差压调节范围为36~4488~100kPa主要零件材料(图三、四、表二)
图号、序号
零件名称
材 料
图三.9
图四.10阀 体
HT200、ZG230-450
ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti图三.7
图四.9阀 芯
0Cr18Ni12Mo2Ti、1Cr18Ni9Ti
图三.8
图四.12阀 座
0Cr18Ni12Mo2Ti、1Cr18Ni9Ti
图三.3
图四.4弹 簧
60Si2Mn、1Cr18Ni9Ti、50CrvA
图三.5
波 纹 管
1Cr18Ni9Ti
图四.5.6
膜 片
丁腈、耐油橡胶、氟橡胶
微差调节范围确定
微差压调节范围分段,见表一。控制点应选取在相应差压调节范围的中间值附近。
整机作用方式确定
微差压调节阀有B型和K型两种。B型阀阀芯初始位置常开,差(微)压增大时闭合。K型阀阀芯初始位置常闭,差(微)压增大时开启。
应用例
A.氢冷发电机组密封油系统;
B.风机加热系统循环风量控制;
C.两种气体流量的配比控制;
D.泵旁路调节

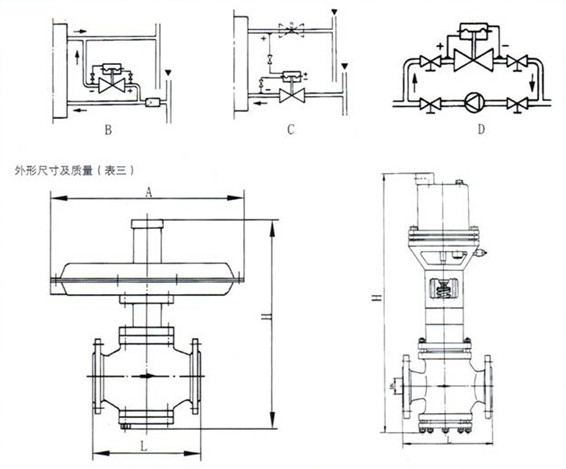

表三 单位:mm
DN
20
25
32
40
50
65
80
100
A
308
394
308
394
308
394
394
394
H
ZZCP / ZZVP
376
465
365
445
445
490
490
510
ZZCN
536
536
L
ZZCP / ZZVP
150
160
180
200
290
290
310
350
ZZCN
222
222
重量G(Kg)
12
13
15
17
20
38
38
43
导压管螺纹接头
M16×1.5
单位:mm
法兰尺寸(表四)
公称通径DN
20
25
32
40
50
65
80
100
D
PN01
PN10105
115
145
150
165
185
200
220
D1
PN01
PN1075
85
100
110
125
145
160
180
b
PN01
PN1016
18
20
22
n-Φ
PN01
PN104-14
4-18
8-18
Ff1×D2
PN01
PN102×56
3×65
3×76
3×84
3×99
3×118
3×132
3×156
