ZZYM自力式调节阀
————
- 作者：大唐阀门 发布时间：13/03/11 来源：上海大唐阀门
ZZYM自力式调节阀概述
ZZY自力式调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏．密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有Ⅱ级、Ⅳ级和Ⅵ级三档；流量特性为快开；压力分段调节从15～2500kPa。可按需要组合满足用户况要求。·自力式调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
·压力分段范围细且互相交叉，调节精度高。
·压力设定值在运行期间可连续设定。
·对阀后压力调节，阀前压力与阀后压力之比为10：1～10：8。
·橡胶膜片式检测，执行机构测精度高、动作灵敏。
阀 体：ZG230-450、ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀 座：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀 杆：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
填 料：聚四氟乙烯、柔性石墨
橡胶膜片：丁腈、乙丙、氟、耐油橡胶公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
7
11
20
30
48
75
120
190
300
480
760
1100
1750
额定行程(mm)
8
10
14
20
25
40
50
60
70
公称压力PN(MPa)
1.6、4.0、6.4
压力调节范围(KPa)
15～50 40～80 60～100 80～140 120～180 160～220 200～260
240～300 280～350 330～400 380～450 430～500 480～560 540～620
600～700 680～800 780～900 880～1000 950～1500 1000～2500流量特性
快开
调节精度(％)
±5
使用温度(℃)
≤350
允许
泄漏量硬密封(l/h)
单座：≤10-4阀额定容量(Ⅳ级)；双座、套筒≤5×10-3阀额定容量(Ⅱ级)
软密封(ml/h)
0.15
0.30
0.45
0.60
0.90
1.7
4.0
6.75
11.10
16.0
减压比
最大
10
最小
1.25
压力调节范围确定
压力调节范围分段，见主要参数及性能指标，控制压力应尽量选取在调节范围中间值附近。
阀后压力调节阀．其阀前压力与阀后压力的关系
自力式调节阀本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀(B型)，为保证后压力在一定范围内，其阀前压力必须达到一定值，其要求可参见右表。
整机作用方式确定
自力式压力调节阀(K型)为控制阀前压力的调节阀．其初始位置的阀芯在关闭位置，当阀前压力逐渐升高，阀逐渐打开，直至阀前压力稳定在要求的给定值。

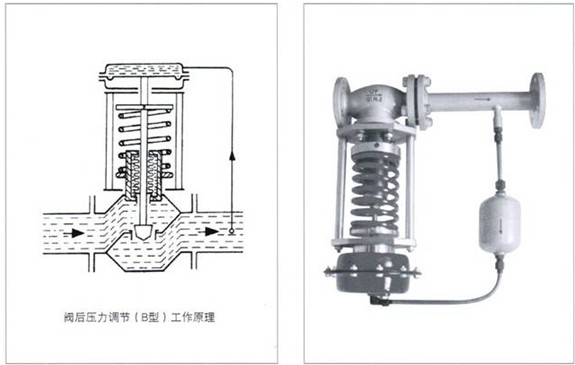

自力式压力调节阀(B型)为控制阀后压力的调节阀，其初始位置的阀芯在开启位置，当阀后压力逐渐升高，阀逐渐关闭．直至阀后压力稳定在要求的给定值。阀前压力
阀后压力
阀前压力
阀后压力
30
15～24
700
70～560
50
15～40
750
75～600
100
15～80
800
80～640
150
15～120
850
85～680
200
20～160
900
90～720
250
25～200
950
95～760
300
30～240
1000
100～800
350
35～280
1250
125～1000
400
40～320
1500
150～1200
450
45～360
2000
200～1600
500
50～400
2500
250～2000
550
55～440
3000
300～2400
600
60～480
650
65～520
ZZY型自力式调节阀广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与民用建筑楼群等各种工业设备中。能应用于气体、液体、蒸汽介质的减压、稳压(阀后调节)或泄压、稳压(阀前调节)。但由于它利用介质自身的压力去操作执行机构。在执行机构内充满介质，故安装方式亦应与此相配合。
在安装时取压点在离调压阀适当的位置，压开型调压大于2倍管道直径，压闭型调压大于6倍管道直径。

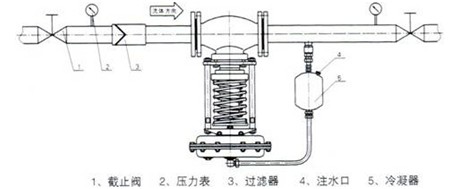

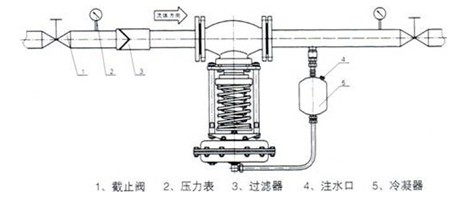

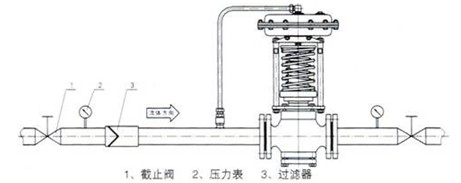

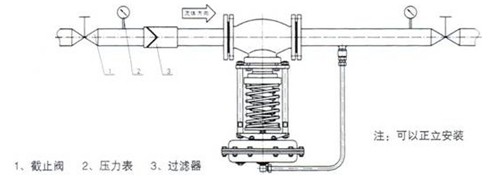

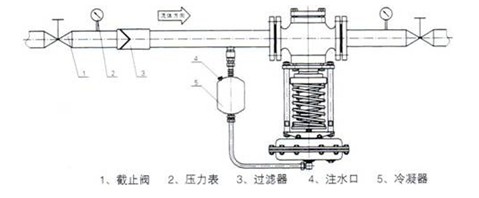

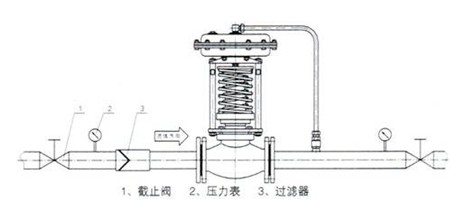

在安装冷凝器时注意冷凝器的位置，使其高于膜头而低于工艺管道，以保证冷凝器内充满冷凝液。P1：调节气体，阀后压力调节(B型)，过滤器可不安装。
P2：调节气体，阀后压力调节(K型)，过滤器可不安装。
P3：调节液体，阀后压力调节(B型)，对于非清洁流体，应装过滤器。
P4：调节液体，阀后压力调节(K型)，对于非清洁流体，应装过滤器。
P5：调节蒸汽，阀后压力调节(B型)，应装冷凝器，建议装过滤器。
P6：调节蒸汽，阀前压力调节(K型)，应装冷凝器，建议装过滤器。
说明：1、在安装冷凝器时应注意冷凝器的位置．使其高于执行机构而低于工艺管道，从而保证冷凝器内充满冷凝器。
2、冷凝器使用前，打开注水口螺塞，注入纯净水或冷凝水，必须注满。

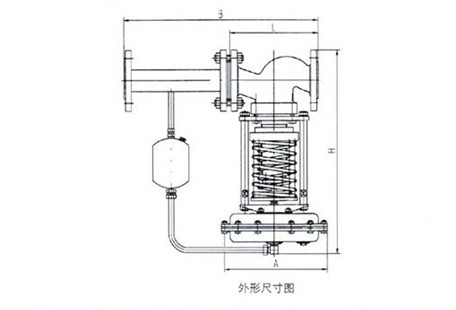

公称通径DN
20
25
32
40
50
65
80
100
125
150
200
250
300
法兰接管尺寸B
383
512
603
862
1023
1380
1800
2000
2200
法兰端面距L
150
160
180
200
230
290
310
350
400
480
600
730
850
压
力
调
节
范
围
KPa15-140
H
475
520
540
710
780
840
880
915
940
1000
A
280
308
280-500
H
455
500
520
690
760
800
870
880
900
950
A
230
120-300
H
450
490
510
680
750
790
860
870
890
940
A
176
194
280
480-1000
H
445
480
670
740
780
850
860
880
930
A
176
194
280
600-1500
H
445
570
600
820
890
950
1000
1100
1200
A
85
96
1000-2500
H
445
570
600
820
890
950
1000
1100
1200
A
85
96
重量kg
26
37
42
72
90
114
130
144
180
200
250
导压接头螺纹
M16×1.5
