V230、V231自力式压力控制阀
————
- 作者：大唐阀门 发布时间：13/03/11 来源：上海大唐阀门
直接作用型自力式压力控制阀，由阀体、阀座、阀芯部件等零部件组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置、广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
V230、V231自力式压力控制阀型号、规格
类别
阀后压力调节阀
阀前压力调节阀
差压上升阀关闭
差压上升阀开启
硬密封
软密封
硬密封
软密封
硬密封
软密封
硬密封
软密封
型号
V230D01
V230D01
V230D02
V230D02
V230D03
V230D03
V230D04
V230D04
规格
DN15-250
V230、V231自力式压力控制阀控制阀主要技术参数
公称通径mm
15
20
25
32
40
50
65
80
100
125
150
200
250
额定流量系数Kvs
3.2
5
8
12.5
20
32
50
80
125
160
320
450
630
公称压力Mpa
1.6； 4.0
Z值
0.6
0.6
0.6
0.55
0.55
0.5
0.5
0.45
0.4
0.35
0.3
0.2
0.2
最高
工作
温度
℃V230
V231液体≤140； 气体≤80
硬密封
V230配隔离罐≤200
配隔离罐和
加长件≤300配隔离罐和散热片≤200
压力平衡原件
波纹管
滚动膜片
法兰标准
DIA（亦可按照用户要求提供法兰标准）
阀体材质
PN16：铸铁（工作温度≤200℃） PN40：铸钢、铸不锈钢（工作温度≤350℃）
阀芯材质
不锈钢：软密封为不锈钢镶嵌橡胶圈
最高工作压力MPa
公称压力（注意△Pmax及工作压力于工作温度的关系）
注：1、 液体＞140℃、气体＞80℃时阀倒装；
2、 Z值：噪音衡量系统，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南。V230、V231自力式压力控制阀执行器主要技术参数
型号
有效面积㎝2
23※
80※
250
630
23※
80※
250
630
压力设定范围MPa
0.3～1.2
0.1～0.6
0.015～0.15
0.005～0.035
0.3～1.1
0.1～0.5
0.015～0.12
0.005～0.035
0.8～1.6
0.05～0.3
0.01～0.07
1.0～1.6
0.05～0.25
0.01～0.06
保证压力阀正常工作
最小压差△P MPa≥0.05
≥0.04
≥0.01
≥0.005
≥0.05
≥0.04
≥0.01
≥0.05
允许上、下膜室之间
最大压差MPa2.0
1.25
0.4
0.15
2.0
1.25
0.4
0.15
行程mm
18
18
23
23
18
18
23
23
材质
膜片：EPDM或FKM夹纤维； 膜盖：钢板镀锌
控制管线、接头
铜管或钢管10×1； 卡套式接头 R¼″
注：1、该压力设定范围不适用于DN150～250;
2、EPDM适用于水、蒸汽和气体介质，FKM适用于油、水、蒸汽及气体介质，订货时应注意介质种类。控制精度
±8%
允许泄漏量
（在规定试验条件下）
l/h硬密封
4×10-4阀额定容量
软密封
DN15～50
DN65～125
DN150～250
10气泡/min
20气泡/min
40气泡/min
公称通径mm
15
20
25
32
40
50
65
80
100
125
150
200
250
PN16最大压差△P MPa
1.6
1.6
1.6
1.6
1.6
1.6
1.6
1.6
1.5
1.5
1.2
1.0
1.0
PN40最大压差△P MPa
2.0
2.0
2.0
2.0
2.0
2.0
2.0
2.0
1.5
1.5
1.2
1.0
1.0

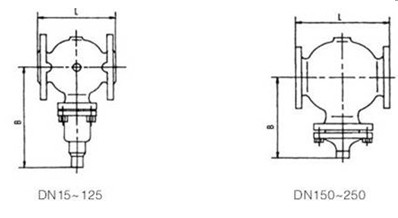

V230、V231自力式压力控制阀外形尺寸
V230、V231自力式压力控制阀V230/V231控制阀尺寸及重量
公称通径mm
20
25
32
40
50
65
80
100
125
150
200
250
L mm
150
160
180
200
230
290
310
350
400
480
600
730
B mm
212
238
238
240
240
275
275
380
380
295
325
372
大约重量 kg
6.7
9.7
13
14
17
29
33
60
70
80
140
220
V230、V231自力式压力控制阀 D02（D04）执行器尺寸及重量
有效面积cm2
32
80
250
630
D mm
172
172
263
380
H mm
435
430
470
520
大约重量 kg
7.5
7.5
13
28
V230、V231自力式压力控制阀 D01（D03）执行器尺寸及重量
有效面积cm2
32
80
250
630
D mm
172
172
263
380
H mm
440
435
440
520
大约重量 kg
7.5
7.5
13
28
V230、V231自力式压力控制阀主要零件材料的使用温度范围
材料
温度范围℃
备注
HT200
-20～200
QT400-18、QT400-15
-20～350
ZG230-450
-40～450
ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
-250～550
2Cr13
-20～450
1Cr18Ni9
-196～550
0Cr18Ni12Mo2Ti
-196～600
聚四氟乙烯
-40～200
碳纤维
-120～350
柔性石墨
-200～600
5860胶夹480D551棉纶帆布
-40～80
