ZXN(ZJHN)气动双座调节阀
————
- 作者：大唐阀门 发布时间：13/03/11 来源：上海大唐阀门
ZXN气动双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，而允许泄漏量也较大的不是很清洁的介质场合。
系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN25～400。适用流体温度由-250℃～+560℃范围内多种档次。泄漏量标准有Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
·顶、底双导向双座调节阀．工作时稳定性好。
·有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。
·阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。
·不平衡力小，允许使用压差较大。
·执行机构采用多弹簧结构，高度减小30%、重量减轻30％。
·可调范围大，固有可调比为50。
·ZXNV型波纹管密封调节阀对移动的阀杆形成完全的密封，杜绝流体外漏。
·ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
公称通径DN(mm)
25
32
40
50
65
80
100
125
150
200
额定流量系数Kv
12.1
19.4
30.3
48.3
75.9
121
193.6
302.5
484
759
11
17.6
27.5
44
69.3
110
176
275
440
693
额定行程L(mm)
16
25
40
60
膜片有效面积Ae(cm2)
280
400
600
1000
公称压力PN(MPa)
1.0、1.6、4.0、6.4
固有流量特性
直线、等百分比
固有可调比
50
信号范围Pr(kPa)
20～100、40～200、20～60、60～100、80～240
气源压力Ps(MPa)
0.14～0.4
允许泄漏量（l/h）
Ⅱ级（5×10-3×阀额定容量） Ⅳ级（10-4×阀额定容量）
工作温度
t(℃)
常温型
-20～200、-40～250、-60～250
散热型
-40～450、-60～450
高温型
450～560
低温型
-60～-100、-100～-200、-200～-250
*本产品性能指标贯彻GB/T4213-92标准

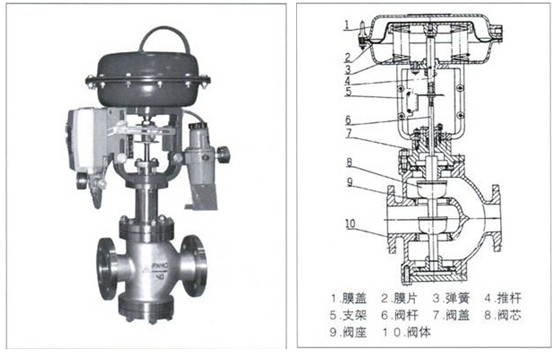

阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
填 料：聚四氟乙烯、柔性石墨
波 纹 管：1Cr18Ni9Ti
垫 片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯单位：mm

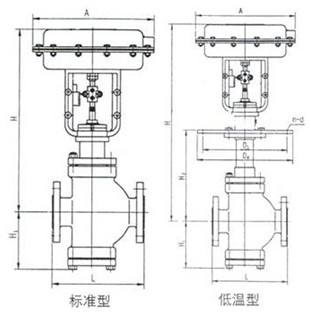

公称通径（DN）
25
32
40
50
65
80
100
125
150
200
φA
282
308
394
498
L
PN16
160
180
200
230
290
310
350
400
480
600
PN64
230
260
260
300
340
380
430
500
550
650
H1
PN16
91
108
128
135
150
185
202
225
303
340
PN40
91
108
118
135
150
185
202
225
303
340
PN64
120
132
137
159
179
205
253
266
288
376
H
普
通
型PN16
376
414
424
440
548
583
583
743
853
857
PN40
376
414
424
440
548
583
583
743
853
857
PN64
397
453
440
474
567
602
663
752
809
897
高温型
506
544
554
570
697
708
713
868
1003
1061
波纹管型
446
487
499
558
690
704
711
854
998
1042
低温型
普通型高度+（700～1000）
重
量
(Kg)普
通
型PN16
24
25
30
33
60
73
88
140
168
224
PN40
24
25
30
33
50
73
88
140
176
235
PN64
27
28
38
42
76
92
108
160
203
325
高温型
25
26
31
35
63
77
92
147
176
235
波纹管型
28
31
39
43
73
96
122
178
213
279
低温型
普通型重量增加（10～20）%
低
温
型φD3
260
285
305
340
370
405
460
525
590
700
φD4
290
315
335
370
400
435
490
555
630
740
螺栓孔
n-d8-
φ148-
φ148-
φ1610-
φ1610-
φ1610-
φ1612-
φ1814-
φ1816-
φ1818-
φ18
