ZXM(ZJHM)气动套筒调节阀
————
- 作者：大唐阀门 发布时间：13/03/11 来源：上海大唐阀门
ZXM气动套筒调节阀是一种压力平衡式调节阀。配用多弹簧执行机构。总体结构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小、允许压差大，噪音小，流通能力大。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大，压差大，泄漏量要求不高的工作场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
· 采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
· 套筒互换性强，拆装方便，容易维修。
· 全金属阀芯适合多种工作场合，达到Ⅳ级泄漏标准，ZXMQ型软密封结构阀芯Ⅵ级泄漏标准。
· 阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
· 执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
· ZXMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
· ZXMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀头：增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 纹 管：1Cr18Ni9Ti
垫 片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
额定流量
系数Kv直线
6.9
11
17.4
27.5
44
69
110
176
275
440
690
等百分比
6.3
10
16
25
40
63
100
160
250
400
630
额定行程L(mm)
16
25
40
60
膜片有效面积Ae(cm2)
280
400
600
1000
信号范围Pr(kPa)
20～100、40～200
气源压力Ps(MPa)
0.14、0.25
固有流量特性
直线、等百分比
固有可调比
50
允许泄漏量
硬阀座：Ⅳ级 软阀座：Ⅵ级
公称压力PN(MPa)
1.0、1.6、4.0、6.4
工作温度t
(℃)常温型
-20～200、-40～250、-60～250
散热型
-40～450、-60～450
高温型
300～560
低温型
-60～-100、-100～-200、-200～-250
*本产品性能指标贯彻GB/T4213-92标准

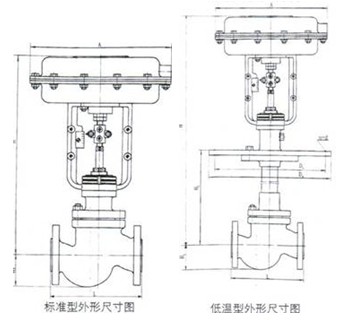

ZXM(ZJHM)气动套筒调节阀外形尺寸及重量
标准型、散热型、高温型外形尺寸 单位：mm
公称通径
20
25
32
40
50
65
80
100
125
150
200
A
282
308
394
498
L
PN16,40
150
160
180
200
230
290
310
350
400
480
600
PN64
230
230
260
260
300
340
380
430
500
550
650
H1
PN16
52.5
57.5
70
75
82.5
92.5
100
110
125
142.5
170
PN40
52.5
57.5
70
75
82.5
92.5
100
117.5
135
150
187.5
PN64
65
70
77.5
85
90
102.5
107.5
125
147.5
172.5
207.5
H
标
准
型PN16
429
438
474
477
502
626
662
687
836
896
987
PN40
429
438
474
477
502
626
662
695
845
896
1000
PN64
456
468
511
525
535
663
673
705
868
958
1260
散热高温型
570
570
610
610
630
730
810
820
960
1090
1180
波纹管密封型外形尺寸表 单位：mm
公称通径
20
25
32
40
50
65
80
100
125
150
200
φA
282
308
394
498
L
150
160
180
200
230
290
310
350
400
480
600
H1
52.5
57.5
70
75
82.5
92.5
100
117.5
135
150
187.5
H波纹管型
449
511
560
617
620
710
767
792.5
870
1057.5
1087.5
低温型外形尺寸表 单位：mm
公称通径
20
25
32
40
50
65
80
100
125
150
200
φA
282
308
394
498
L
PN16,PN40
150
160
180
200
230
290
310
350
400
480
600
PN64
230
230
260
260
300
340
380
430
500
550
650
H1
PN16,PN40
52.5
57.5
70
75
82.5
92.5
100
117.5
135
150
187.5
PN64
65
70
77.5
85
90
102.5
107.5
125
147.5
172.5
207.5
H2
-60～-100℃
500
500
500
500
500
600
600
600
700
700
700
-100～-200℃
700
700
700
700
700
800
800
800
900
900
900
-200～-250℃
900
900
900
900
900
1000
1000
1000
1100
1100
1100
H
-60～
-100(℃)PN16
PN40862.5
865
902
907
914.5
1118.5
1126
1141.5
1135
1348
1385.5
PN64
875
874
909.5
917
922
1128.5
1133.5
1149
1347.5
1370.5
1405.5
-100～
-200(℃)PN16
PN401062.5
1075
1102
1107
1114.5
1318.5
1326
1341.5
1535
1548
1585.5
PN64
1075
1080
1109.5
1117
1122
1328.5
1333.5
1349
1547.5
1570.5
1605.5
-200～
-250(℃)PN16
PN401262.5
1267.5
1302
1307
1314.5
1518.5
1526
1541.5
1735
1748
1785.5
PN64
1275
1280
1309.5
1317
1322
1528.5
1533.5
1549
1747.5
1770.5
1805.5
D3
260
260
285
305
340
370
405
460
525
590
700
D4
290
290
315
335
370
400
435
490
555
630
740
螺栓孔n(个)-d(直径)
8-14
8-14
8-14
8-16
8-16
10-16
10-16
12-18
14-18
16-18
18-18
公称通径
20
25
32
40
50
65
80
100
125
150
200
标准型
PN16
16
17
19
21
23
35
48
57
64
70
90
PN40
16
17
19
21
23
35
48
60
67
74
95
PN64
20
21
25
30
33
44
71
91
100
115
145
散热高温型
17
18
20
22
25
36
51
60
62
74
95
波纹管型
20
21
25
30
33
48
71
91
102
115
145
低温型
20
21
23
26
28
42
58
69
77
84
108
