不锈钢三片式电动球阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

不锈钢三片式电动球阀阀门特性

生产成三片式方便需要经常维修的设备插入。
端口：内螺纹 UNI/ISO7/1 Rp; 承插焊接和对接焊。
工作温度: -20℃至+160℃
工作压力: 见图.
流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
阀门头规格：ISO5211

阀门材料
1) 轴 Shaft	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
3) 压紧环型螺母 Gland nut ring	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
4) 顶部密封环至p tight ring	聚四氯乙烯 P.T.F.E.
5) O环 O-Ring	氟橡胶 VITON
6) 垫圈 Washer	聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
8) 阀体 Body	不锈钢 ANSI316	1.4408
9) 螺钉 Screws	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
10) 球体 Ball	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
11) 端部 End	不锈钢 ANSI316	1.4408

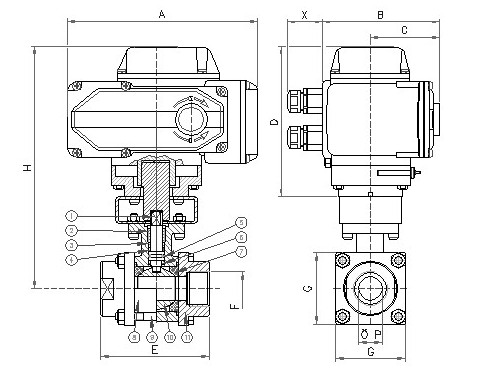

不锈钢三片式电动球阀尺寸表

DN	mm.	10	15	20	25	32	40	50
内螺纹尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"
通径	mm.	10	15	20	25	32	40	50
A	mm.	207,5	207,5	207,5	207,5	207,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	122,5	156,5	156,5
C	mm.	68	68	68	68	68	94	94
D	mm.	163,5	163,5	163,5	163,5	163,5	185	185
X	mm.	44	44	44	44	44	44	44
E	mm.	70	70	80	90	100	114	136
G	mm.	40	40	45	60	70	80	90
H	mm.	245	245	248,5	255	260	299	307
T. of cycle 50/60 Hz	s.	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5
重量	Kg.	5,9	5,9	6	6,6	7	12,9	14

订货须知：

一、①不锈钢三片式电动球阀产品名称与型号②不锈钢三片式电动球阀口径③不锈钢三片式电动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的不锈钢三片式电动球阀型号，请按不锈钢三片式电动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
