上装式电动球阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

产品结构特点

1.上装式结构。对装在管路上的阀门可直接在管路上检查与维修，减少停车时间提高效益。
2.使用寿命长。中法兰选用抗张、抗压的金属垫片增强抗温，耐腐蚀性能有效延长使用寿命。
3.防止误操作。开关带锁定装置有效防止误操作，确保阀门处于正确位置。

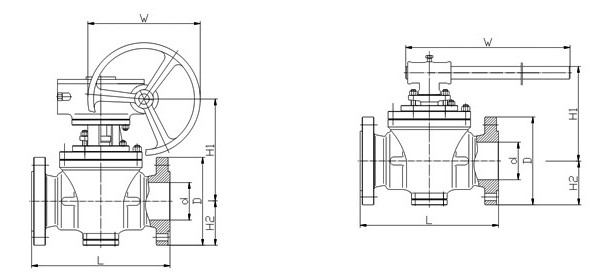

主要外型及连接尺寸表

Main Types and Connecting Dimension

Size	G	L	H1	H2	W	Weight
mm	mm	mm	mm	mm	mm	kg
2	51	292	170	76	285	46
3	76	356	21	95	285	83
4	102	432	250	115	400	156
6	152	559	265	140	*400	256
8	203	660	355	172	*400	453
10	254	787	385	203	*600	622
12	305	838	400	242	*600	747
14	337	889	450	267	*600	959
16	387	991	510	299	*600	1220
18	438	1092	565	318	*600	1640
20	489	1194	620	349	*600	2118
24	591	1397	680	407	*700	2950

Class 300

Size	G	L	H1	H2	W	Weight
mm	mm	mm	mm	mm	mm	kg
2	51	292	170	83	285	49
3	76	356	21	105	285	87
4	102	432	250	127	400	164
6	152	559	265	159	*400	272
8	203	660	355	191	*500	479
10	254	787	385	777	*600	657
12	305	838	400	261	*600	783
14	337	889	450	292	*600	1007
16	387	991	510	324	*600	1281
18	438	1092	565	256	*700	1722
20	489	1194	620	388	*700	9994
24	591	1397	680	457	*760	3100

订货须知：

一、①上装式电动球阀产品名称与型号②上装式电动球阀口径③上装式电动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的上装式电动球阀型号，请按上装式电动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
