气动衬里隔膜阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[气动隔膜阀]的详细资料：

产品名称：往复型气动隔膜阀

产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G41JW无衬里气动隔膜阀,往复型气动隔膜阀,气动隔膜阀

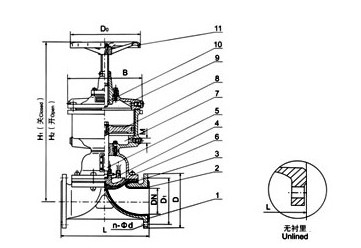

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮

二、用途：

用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

三、材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁

四、测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

五、气动衬里隔膜阀主要尺寸及重量:

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	气源压力 MPa	气源接头 in	耗气量 cm3	质量
15	0.6 0．6	0.6	125	95	65	4-14	2	-	-	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-	-	-
25			145	115	85	4-14	2	250	264	120	94	0.4	10×1	2.395×102	6．5
32			160	140	100	4-18	2	3025	328	140	120	0.4	12×1.25	6.082×102	-
40			180	150	110	4-18	3	306	328	140	120	0.4	12×1.25	6.082×102	-
50			210	165	125	4-18	3	379	405	160	185	0.4	12×1.25	1.235×102	25
65			250	185	145	4-18	3	467	502	240	245	0.5	16×1.5	3.725×103	31．5
80			300	200	160	4-18	3	483	523	240	245	0.5	16×1.5	3.725×103	62．5
100			350	220	180	8-18	3	565	617	280	330	0.5	20×1.5	9.458×103	93．5
125			400	250	210	8-18	3	664	732	320	380	0.5	20×1.5	1.409×104	114
150			460	285	240	8-22	3	750	830	320	470	0.5	20×1.5	2.868×104	164
200		0.4	570	340	295	8-22	4	930	1050	400	470	0.5	20×1.5	4.619×104	249
250		0.4	680	395	350	12-22	4	-

订货须知：

一、①气动衬里隔膜阀产品名称与型号②气动衬里隔膜阀口径③气动衬里隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动衬里隔膜阀型号，请按气动衬里隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大唐技术人员为您审核把关。
