直通式隔膜阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[直通式隔膜阀]的详细资料：

产品型号：EG46W

产品名称：直通式隔膜阀

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG46W无衬里隔膜阀,EG46J衬胶直通式隔膜阀

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮

二、用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

三、材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、结构特点：

隔膜阀是一种特殊形式的截断阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

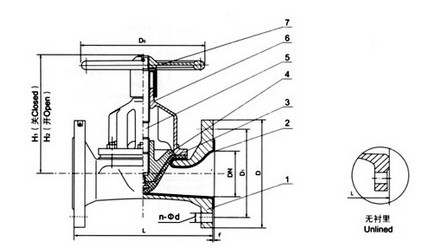

六、直通式隔膜阀主要尺寸参数：

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
20	1.0	1.0	117	105	75	4-13.5	2	150	162	-	-
25			127	115	85	4-13.5	2	150	162	120	3.5
32			146	140	100	4-17.5	2	152	180	120	5
40			159	150	110	4-17.5	2	152	180	120	6
50			190	165	125	4-17.5	2	163	198	120	8.5
65			216	185	145	4-17.5	2	205	227	230	16
80			254	200	160	8-17.5	2	220	252	230	22
100			305	220	180	8-17.5	2	262	300	280	32
125		0.6	356	250	210	8-17.5	3	290	335	280	43.5
150			406	285	240	8-22	3	368	427	368	65
200			521	340	295	8-22	3	410	470	483	112.5
250		0.4	635	395	350	12-22	5	479	569	483	192.5
300			749	445	400	12-22	5	550	650	560	296
350			787	505	460	16-22	5	550	650	560	-
400		0.25	914	565	515	16-26	5	-	-	640

订货须知：
一、①直通式隔膜阀产品名称与型号②直通式隔膜阀口径③直通式隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的直通式隔膜阀型号，请按直通式隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大唐技术人员为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
