呼吸人孔
————
- 作者:大唐阀门 发布时间: 来源:上海大唐阀门
-
一、产品概述:
GYXB型压力排放吸入阀、GYXC型压力排放阀分别安装在石油、化工等物料储罐顶上的安全应急通风装置。通常与呼吸阀配套使用,是为了避免因意外原因造成罐内急剧超压或真空时,起到压力泄放或气体吸入的作用。
产品是采用全天候密封结构,以配重来调节吸入阀瓣和泄压盖的开闭,具有定压排放、定压吸入、开闭灵活、安全可靠等特点。
二、技术性能:
1、操作压力:正压:1961Pa(+200mmH20) ,负压:392Pa(-40mmH20)或正、负压均可由用户指定。
2、使用温度:-30℃~+60℃

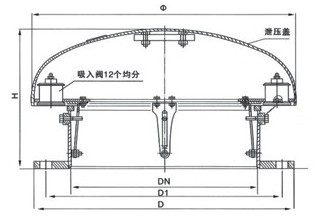

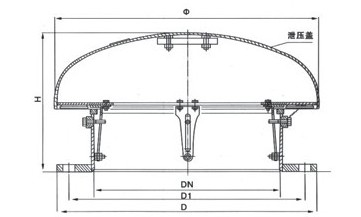

三、产品结构:规格
安装尺寸(mm)DNDD1HΦDn500Φ 500Φ 700Φ 635375Φ706DN600Φ 600Φ 815Φ 749.5480Φ808规格
安装尺寸(mm)DNDD1HΦDn450Φ450Φ635Φ 578370Φ658Dn500Φ500Φ700Φ 635380Φ608Dn600Φ600Φ815Φ 749.5480Φ808Dn700Φ700Φ837Φ 795540Φ908Dn750Φ750Φ887Φ846600Φ955四、工作原理:
在呼吸阀正常工作情况下,GYXB型压力排放吸入阀、GYXC型压力排放阀基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐压力急剧超压时,GYXB型压力排放吸入阀或GYXC型压力排放阀的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气、维护罐内正常压力,以保护储罐安全。所不同的是GYXB型既可吸入、又可排放;而GYXC型只能排放,不能吸入,请用户在选型时予以区别。
