三通柱塞阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[柱塞阀]的详细资料：

产品特点：在石油、化工、化肥、冶金、制药等生产环节需要将流体从一条管线快速切换到另一条管线，或者将一条管线的流体同时分配给另外两面三刀条管线，以满足工艺流程的要求。对此采用三通柱塞阀即可以实现。此外还有保温柱塞阀、平衡式直通式柱塞阀、平衡式角式柱塞阀、金属无磨损高温高压球阀等新产品。

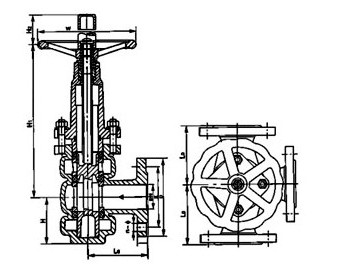

二、三通柱塞阀主要连接、结构尺寸：

DN(mm) 尺寸（mm）	U43SM-16C（P）
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400
L	125	145	155	175	200	225	275	325	375	425	475
W	200	240	270	310	340	400	520	640	760	900	1000
D	160	180	195	215	245	280	335	405	460	520	580
K	125	145	160	180	210	240	295	355	410	470	525
T	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-18	4-18	8-18	8-18	8-18	8-23	12-33	12-25	12-25	16-25	16-30

DN(mm) 尺寸（mm）	U43SM-25C（P）
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400
L	125	145	155	175	200	225	275	325	375	425	475
W	200	240	270	310	340	400	520	640	760	900	1000
D	160	180	195	230	270	300	360	425	460	550	610
K	125	145	160	190	220	250	310	370	430	490	550
T	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

订货须知：

一、①三通柱塞阀产品名称与型号②三通柱塞阀口径③三通柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的三通柱塞阀型号，请按三通柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
