H76蝶型缓闭止回阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品特点：

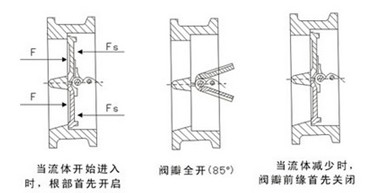

H76型止回阀创新的双阀瓣结构采用两个弹簧负载阀瓣（半阀瓣），悬挂在中心垂直的铰链销钉上。当流体开始流动时，阀瓣在作用于密封表面中心的合力（F）作用下开启。起着反作用的弹簧支撑力（Fs）的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。从而有效避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象。
当流速减缓，扭转弹簧自动反作用，使得阀瓣关闭，向阀体阀座靠近，减少了关闭的行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀体阀座，阀门的动态反应随之大大加速。这就戏剧性地减小了水锤现象的影响，从而实现无撞击性能。
在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭。这就防止了阀瓣根部的出现咬磨现象，使的阀门能够保持更长时间的密封的整体性。

二、H76与H74的性能比较：

结构形式	H76型对夹式双瓣旋启式止回阀	H44型法兰单瓣旋启止回阀
水锤压力	小，阀瓣行程短、且有弹簧辅助关闭、关阀速度快	很大，阀瓣行程长，需要较长的关闭时间
水锤压力	H76型的水锤压力只有H44型的1/2~1/5
尺寸重量	结构长度很短、体积小、重量轻。为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料，降低造价	H76型的机构长度只有H44型的1/4~1/6，H76型的重量只有H44型的1/4~1/10
尺寸重量	H76型的机构长度只有H44型的1/4~1/6，H76型的重量只有H44型的1/4~1/10
流体阻力	小，流体阻力系数ξ为2.6~0.7。随着阀门口径的增大，流体阻力系数减少。	小，流体阻力系数ξ为1.3~3。但低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大。
安装	可水平安装或垂直安装，重量轻，不必为阀门设置支座。	可水平安装或垂直安装，大口径阀门重量重，需设置支座。
开启压力	很小，阀瓣在很小的压差下就能完全打开	很小，阀瓣在很小的压差下就能完全打开
可靠性	阀门为整体结构，简单紧凑。阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。	阀门为整体结构，简单紧凑。阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。

三、主要零部件材料及适用工况：

主要零件材料	阀体	WCB (A105)	ZG1Cr18N i9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni 12Mo2Ti	CF8M (316)	CF3M (316L)
	阀瓣	CF8	CF8	CF8	CF3	CF8M	CF8M	CF3M
	阀轴	2Cr13	1Cr18N i9Ti	0Cr18N i9	00Cr19N i10	1Cr18Ni 12Mo2Ti	0Cr17Ni 12Mo2	00Cr17Ni 14Mo2
	弹簧	0Cr18N i9	0Cr18N i9	0Cr18N i9	00Cr19N i10	1Cr17Ni 12Mo2	0Cr17Ni 12Mo2	00Cr17Ni 14Mo2
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
适用工况	适用温度 ℃	-29~425	-196~540		-196~425	-196~540		-196~455

四、蝶型缓闭止回阀结构长度尺寸：

公称通径		公称压力
DN	in	PN1.0/1.6/2.5	PN4.0	PN6.4	PN10.0	150Lb	300Lb	400Lb	600Lb
50	2	60	60	60	60	60	60	60	60
65	21/2	67	67	67	67	67	67	67	67
80	3	73	73	76	73	73	73	76	73
100	4	73	73	79	79	73	73	79	79
125	5	86	86	105	105	86	86	105	105
150	6	98	98	136	136	98	98	136	136
200	8	127	127	165	165	127	127	165	165
250	10	146	146	213	213	146	146	213	213
300	12	181	181	229	229	181	181	229	229
350	14	184	222	273	273	184	222	273	273
400	16	191	232	305	305	191	232	305	305
450	18	203	264	362	362	203	264	362	362
500	20	219	292	368	368	219	292	368	368
600	24	222	318	394	438	222	318	394	438
700	28	305	368	460	505	305	368	460	505
800	32	305	368	460	505	305	368	460	505
900	36	368	483	635	635	368	483	635	635
1000	40	432	568	701	701	432	568	701	701
1200	48	524	629	-	-	524	629	-	-

订货须知：

一、①蝶型缓闭止回阀产品名称与型号②蝶型缓闭止回阀口径③蝶型缓闭止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的蝶型缓闭止回阀型号，请按蝶型缓闭止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
