微阻缓闭蝶式止回阀
————
- 作者:大唐阀门 发布时间: 来源:上海大唐阀门
-
一、产品[微阻缓闭蝶式止回阀]的详细资料:
产品名称:微阻缓闭蝶式止回阀
产品特点:适用于公称压力1 MPa,介质温度≤80%的清水、污水、海水等介质管道上,以及给、排水加压泵组上。通过本阀独特的微阻缓闭装置,能有效地防止水锤的发生,保证管路系统安全运行。
二、特点:
1、由于本止回阀设有微阻缓闭装置,能有效地防止水击现象的发生,保证管道正常运行。
2、本止回阀设计结构独特新颖,体积小、重量轻。
3、密封面为橡胶对金属的软密封,密封性能可靠。耐磨损,使用寿命长。三、主要零件材料:
阀体
球墨铸铁
灰铸铁蝶板
铸钢
不锈钢阀杆
不锈钢
盛扭面
丁睛橡胶

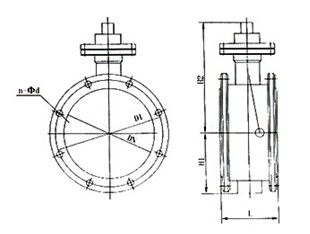

四、微阻缓闭蝶式止回阀主要外形尺寸与法兰连接尺寸:
公称通径
(DN)产要尺寸
法兰尺寸和螺栓规格
1.0MPa
L
H1
H2
D1
n-Φd
100
190
110
210
180
8-18
125
200
123
220
210
8-18
150
210
140
250
240
8-23
200
230
168
280
295
12-23
250
250
195
310
350
12-23
300
270
220
350
400
16-23
350
290
250
410
460
16-25
400
310
283
490
515
20-25
450
330
308
520
565
20-25
500
350
335
585
620
20-30
600
390
390
640
725
24-30
700
430
448
700
840
24-34
800
470
505
750
950
28-34
900
510
555
810
1050
28-34
1000
550
610
860
1160
28-34
1200
630
725
980
1380
32-41
订货须知:
一、①微阻缓闭蝶式止回阀产品名称与型号②微阻缓闭蝶式止回阀口径③微阻缓闭蝶式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的微阻缓闭蝶式止回阀型号,请按微阻缓闭蝶式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由大唐阀门的技术人员为您审核把关。
