对夹双瓣旋启式止回阀
————
- 作者：大唐阀门 发布时间： 来源：上海大唐阀门
一、产品[对夹双瓣旋启式止回阀]的详细资料：
产品型号：H76
产品名称：对夹双瓣旋启式止回阀
产品特点：对夹式止回阀适用于公称压力PNl.0MPa~42 0MPa、Classl50～2500；公称通径DNl5～1200mm、NPsl／2—48．工作温度一l96—540℃的各种管路上，月于防止介质剖流。通过选月不同的材质．可适月于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。
二、标准与规范：
1、设计秘制造：APl594、AP 6D、JB，T8937;
2、结构长度：API594、APl60、DlN3202、JB／T8937，
3、压力一温度等级? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、试验与检验AP 598、JB／T 9092：
5、配管法兰JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．1、结构长度短．其结构长度只有传统法兰止回阀的1/4～1/8;
2、体积小,、重量轻,其重量只有传统法兰止回目的1/4～1/20;
3、阀瓣尖闭快速．水锤压力小：
4、水平管道或垂直管道均可使月．安装方便；
5、流道通畅、流体阻力小．
6、动作i敏、密封性能好;
7、目瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观

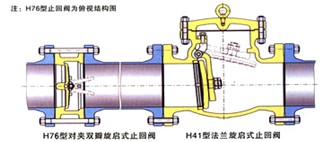

9、使月寿命长、可靠性高。四、旋启式止回阀对比：
结构形式
H76型对夹双瓣旋启式止回阀
H44型法兰单瓣旋启式止回阀
水锤压力
小．阀瓣行程短、且有弹簧辅助关闭、关阀速度快
很大，阀瓣行程，需要较长的关闭时间
H76型的水锤压力只有H44型的1/2—1/5
尺寸和重量
结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利，并能大量节约材料、降低造价
结构长度很长，体积笨大．重量很重
H76型的结构长度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10
流体阻力
小，流体阻力系数为2.6～0.7，随着阀门口径的增大，流体组力系数减小
?小，流体阻力系数为1.3～3，但在低压工况下，阀瓣不能完且开启，流体阻力大。流体阻力随着阀门口径的增大而增大
安装
可水平安装或垂直安装，重量轻．不必为阀门设置支座
可水平安装或垂直安装．大口径阀阀重量重，需设置支座
开启压力
很小．阀瓣在很小的压差下就能完全打开
较大，阀瓣在较大的压差下才能完全打开
可靠性
阀门为整体结构、简单紧凑，阀门关闭时冲击力注，水锤压力小，阀门帮命长，可靠性高
阀门关时的巨大冲击力及水锤压力容易损坏阀门

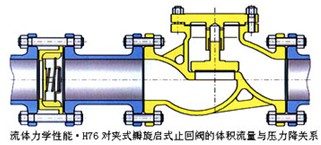

五、升降式止回阀对比：
结构形式
H71型对夹升降式止回阀
H41型法兰升降式止回阀
水锤压力
很小、阀瓣行程短、阀瓣轻巧、且有弹簧辅助关闭、关阀速度很快
水、阀瓣行程短，但无弹簧辅助关闭
尺寸和重量
结构长度很短、体积很小、重量很径、为阀门的安装、搬运、存放及管道的布置带来很大的便利，关能大量节约材料、降低造价
结构长度很长，体积较大、重量很重
H71型的结构长度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20
流体阻力
较大、流体阻力系数为6.4～2.8
很体阻力系数为12～6
安装
可水平安装或垂直安装，重量很轻，安装容易
只能水平安装，口径较大的阀门重量，较难安装
开启压力
很小、阀瓣在很小的压差下就能完全打开
较小、阀瓣重量较大，需要一定的压差才能半阀瓣完全打开
可靠性
阀门为整体结构，简单紧凑，阀门关闭时冲击为小，水锤压力很小，阀门寿命长，可靠性高
可靠性较高，但阀门由阀体与阀盖两本构成，多了一个潜在的泄漏点

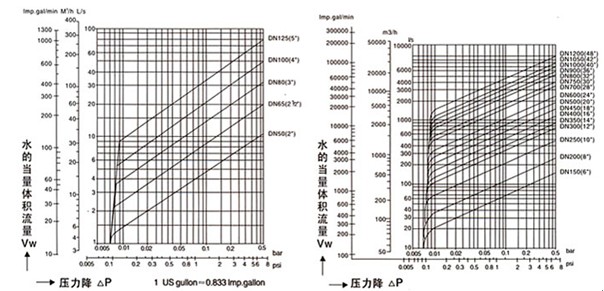

水的当量体积流量Vw与实际流体的
体积流量V按下式换算：
公式中：Vw一水的当量体积流量。l／s；
P流体密度，k9／m 3
v一实际流体的体积流量，l/s。六、H76对夹双瓣旋启式止回阀：

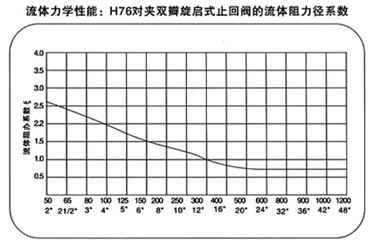

七、流体力学性能：H76对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力：
公称通径
阀门全开启时的流体阻力系数
常温下阀门全开启时的水流量系数
流体的流向
DN
DNS
Kv(m3／h)
CV(U.S)
CV(U.K)
↑
→
开启压力近似值KPa
50
5
2.6
63
74
62
2
1
65
21/2
2.4
109
128
107
2
1
80
3
2.3
172
201
169
2
1
100
4
2.0
289
338
283
2
1
125
5
1.8
476
557
466
2
1
150
6
1.5
750
878
735
2
1
200
8
1.3
1432
1675
1403
2
1
250
10
1.2
1330
2726
2283
2
1
300
12
1.0
3676
4301
3602
2
1
350
14
0.9
5274
6171
5169
2
1
400
16
0.8
7306
8548
7160
3
1
450
18
0.8
9246
10818
9061
3
1
500
20
0.8
11415
13356
11187
3
1
600
24
0.7
17573
20560
17222
3
1
700
28
0.7
23919
27985
23441
4
1
750
30
0.7
27458
32126
26909
4
1
800
32
0.7
31241
36552
30316
4
1
900
36
0.7
39539
46261
38748
4
1
1000
40
0.7
48814
57112
47838
4
1
1050
42
0.7
53817
62966
52741
4
1
1200
48
0.7
70292
82242
68886
4
1
八、H76对夹双瓣旋启式止回阀的型号、材料及主要参数：
配管法兰
公称压力
常规产品型号
JB/T74～90
GB/T9112～9124
HG50592～20614PN1.0MPa
H76H-10C
H76W-10P
H76W-10P8
H76W-10P3
H76W-10R
H76W-10R8
H76W-10R3
PN1.6MPa
H76H-16C
H76W-16P
H76W-16P
H76W-16P3
H76W-16R
H76W-16R8
H76W-16R3
PN2.5MPa
H76H-25
H76W-25P
H76W-25P8
H76W-25P3
H76W-25R
H76W-25R8
H76W-25R3
PN4.0MPa
H76H-40
H76W-40P
H76W-40P8
H76W-40P3
H76W-40R
H76W-40R8
H76W-40R3
PN6.3MPa
H76H-63
H76W-63P
H76W-63P8
H76W-63P3
H76W-63R
H76W-63R8
H76W-63R3
PN10.0MPa
H76H-100
H76W-100P
H76W-100P8
H76W-100P3
H76W-100R
H76W-100R8
H76W-100R3
PN13.0MPa
H76H-160
H76W-160P
H76W-160P8
H76W-160P3
H76W-160R
H76W-160R8
H76W-160R3
PN20.0MPa
H76H-200
H76W-200P
H76W-200P8
H76W-200P3
H76W-200R
H76W-200R8
H76W-200R3
PN25.0MPa
H76H-250
H76W-250P
H76W-250P8
H76W-250P3
H76W-250R
H76W-250R8
H76W-250R3
GB/T9112～9124
HG20615～20635
SH3406PN2.0MPa
H76H-20C
-
H76W-20P8
H76W-20P3
-
H76W-20R8
H76W-20R3
PN5.0MPa
H76H-50
-
H76W-50P8
H76W-50P3
-
H76W-50R8
H76W-50R3
PN11.0MPa
H76H-110
-
H76W-110P8
H76W-110P3
-
H76W-110R8
H76W-110R3
PN15.0MPa
H76H-150
-
H76W-150P8
H76W-150P3
-
H76W-150R8
H76W-150R3
PN26.0MPa
H76H-260
-
H76W-260P8
H76W-260P3
-
H76W-260R8
H76W-260R3
PN42.0MPa
H76H-420
-
H76W-420P8
H76W-420P3
-
H76W-420R8
H76W-420R3
-
Class150
H76H-A1C
-
H76W-A1P8
H76W-A1P3
-
H76W-A1R8
H76W-A1R3
Class300
H76H-A3
-
H76W-A3P8
H76W-A3P3
-
H76W-A3R8
H76W-A3R3
Class600
H76H-A6
-
H76W-A6P8
H76W-A6P3
-
H76W-A6R8
H76W-A6R3
Class900
H76H-9
-
H76W-9P8
H76W-9P3
-
H76W-9R8
H76W-9R3
Class1500
H76H-15
-
H76W-15P8
H76W-15P3
-
H76W-15R8
H76W-15R3
Class2500
H76H-A25
-
H76H-A25P8
H76H-A25P3
-
H76H-A25R8
H76H-A25R3
主要
零件
材料阀体
WCB（A105）
ZG1Cr18Ni9Ti
CFB（304）
CF3（304L）
ZG1Cr18Ni12Mo2Ti
CF8M（316）
CF3M（316M）
阀擗
CF8
CF8
CF8
CF3
CF9M
CF8M
CF3M
目轴
2Cr13
1Cr18Ni9Ti
0Cr18Ni9
00Cr19Ni10
ZG1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2
弹簧
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
00Cr19Ni10
00Cr17Ni14Mo2
00Cr17Ni14Mo2
00Cr17Ni14Mo2
适用工况
适月介质
水、蒸汽、
油品等硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀性介质
屎素等腐
蚀性介质适用温度（℃）
-29～425
-196～540
-196～425
-196～540
-196～455
注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

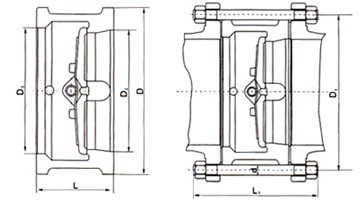

九、H76对夹双瓣旋启式止回阀主要尺寸及重量：
压力级
公称通径
R寸Cmm)
配管法兰(供参考)
NPS
DN
L
D
D3
D2
重量(Kg)
螺栓孔中心口直径D1
螺栓
数量螺栓直径d
螺栓长度L
in
mm
RI
RJ
Cllass150
PN2.0MPa2
50
60
103
56
51
2
120.5
4
5/8
M16
140
155
21/2
65
67
122
73
65
3
139.5
4
5/8
M16
150
165
3
80
73
135
88
80
4
152.5
4
5/8
M16
160
175
4
100
73
173
108
102
6
190.5
8
5/8
M16
170
185
5
125
86
195
132
127
8
216.0
8
3/4
M20
190
205
6
150
98
220
160
152
13
241.5
8
3/4
M20
205
220
8
200
127
277
210
203
25
298.5
8
3/4
M20
240
255
10
250
146
337
266
254
39
362.0
12
7/8
M24
270
285
12
300
181
407
310
305
54
432.0
12
7/8
M24
310
325
14
350
184
448
355
350
80
476.0
12
1
M27
325
340
16
400
191
512
405
400
117
540.0
16
1
M27
340
355
18
450
203
547
455
450
138
578.0
16
11/8
M30
365
380
20
500
319
604
505
500
163
635.0
20
11/8
M30
385
400
24
600
222
715
605
600
331
749.5
20
3/4
M33
405
420
28
700
305
773
700
700
380
795.5
40
3/4
M20
455
-
30
750
305
824
750
746
425
846.0
44
3/4
M20
455
-
32
800
305
878
800
796
560
900.0
48
7/8
M20
460
-
36
900
368
983
910
898
640
1009.5
44
1
M24
540
-
42
1050
432
1142
1055
1050
960
1171.5
48
11/8
M27
625
-
48
1200
524
1302
1205
1200
1400
1335.0
44
5/8
M30
740
-
Class300
PN5.0MPa2
50
60
110
58
51
3
127.0
8
3/4
M16
155
175
21/2
65
67
128
73
65
4
149.0
8
3/4
M20
175
195
3
80
73
147
88
80
6
168.5
8
3/4
M20
190
210
4
100
73
179
108
102
8
200.0
8
3/4
M20
195
215
5
125
86
214
132
127
15
235.0
8
3/4
M20
215
235
6
150
98
249
160
152
18
270.0
12
3/4
M20
230
250
8
200
127
305
210
203
31
330.0
12
7/8
M24
280
300
10
250
146
359
266
254
51
387.5
16
1
M27
315
335
12
300
181
420
310
305
77
451.0
16
11/8
M30
365
385
14
350
222
483
355
350
117
514.5
20
11/8
M30
410
430
16
400
232
537
405
400
190
571.5
20
11/4
M33
435
455
18
450
264
594
455
450
200
628.5
24
11/4
M33
475
495
20
500
292
652
505
500
265
686.0
24
11/4
M33
510
535
24
600
318
772
608
600
410
813.0
24
11/2
M39
560
585
30
750
368
882
740
735
660
921.0
36
13/8
M36
650
-
36
900
483
1044
880
873
1020
1089.0
32
15/8
M42
800
-
42
1050
568
1196
1045
1035
1540
1244.5
36
13/4
M45
920
-
48
1200
629
1365
1190
1179
2260
1416.0
40
17/8
M48
1010
-
18
270.0
12
3/4
M20
230
250
8
200
127
305
210
203
31
330.0
12
7/8
M24
280
300
10
250
146
359
266
254
51
387.5
16
1
M27
315
335
12
300
181
420
310
305
77
451.0
16
11/8
M30
365
385
14
350
222
483
355
350
117
514.5
20
11/8
M30
410
430
16
400
232
537
405
400
190
571.5
20
11/4
M33
435
455
18
450
264
594
455
450
200
628.5
24
11/4
M33
475
495
20
500
292
652
505
500
265
686.0
24
11/4
M33
510
535
24
600
318
772
608
600
410
813.0
24
11/2
M39
560
585
30
750
368
882
740
735
660
921.0
36
13/8
M36
650
-
36
900
483
1044
880
873
1020
1089.0
32
15/8
M42
800
-
42
1050
568
1196
1045
1035
1540
1244.5
36
13/4
M45
920
-
48
1200
629
1365
1190
1179
2260
1416.0
40
17/8
M48
1010
-
订货须知：
一、①对夹双瓣旋启式止回阀产品名称与型号②对夹双瓣旋启式止回阀口径③对夹双瓣旋启式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的对夹双瓣旋启式止回阀型号，请按对夹双瓣旋启式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
