Z11Y/Z61Y锻钢闸阀

————

  • 作者：大唐阀门        发布时间：13/03/17        来源：上海大唐阀门

  • Z11Y/Z61Y锻钢闸阀

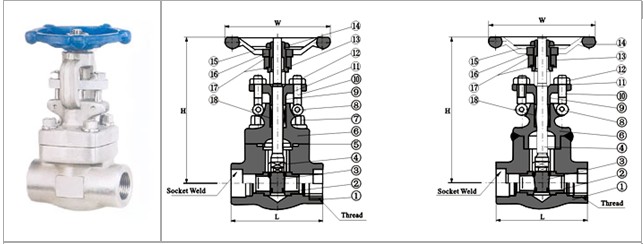

    锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接.
    锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
    锻钢闸阀标准材质细表 :
    序号
    零件名称
    CStoASTM
    AStoASTM
    SStoASTM
    A105
    F22
    F304(L)
    F316(L)
    1
    阀体
    A105
    A182F22
    A182F304(L)
    A182F316(L)
    2
    阀座
    A276420
    A276304
    A276304(L)
    A276316(L)
    3
    闸板
    A182F430&410
    A182F304
    A182F304(L)
    A182F316(L)
    4
    阀杆
    A182F6
    A182F304
    A182F304(L)
    A182F316(L)
    5
    垫片
    316夹柔性石墨
    316夹PTFE
    6
    阀盖
    A105
    A276f304
    A276F304(L)
    A276F316(L)
    7
    螺栓
    A193B7
    A193B16
    A193B8
    A193B8M
    8
    销钉
    A276420
    A276 304
    9
    填料压套
    A276410
    A182F304(L)
    A182F316(L)
    10
    活节螺栓
    A193B7
    A193B16
    A193B8
    A193B8M
    11
    填料压板
    A105
    A182F11
    A182F304(L)
    A182F316(L)
    12
    螺母
    A1942H
    A1944
    A1948
    A1948M
    13
    阀杆螺母
    A276420
    14
    锁紧螺母
    A1942H
    A1944
    A1948
    A1948M
    15
    铭牌
    SS
    16
    手轮
    A197
    17
    垫片
    A473431

    18
    填料
    柔性石墨
    PTFE
    适用介质
    水、蒸汽、油品等
    水、蒸汽、油品等
    硝酸、醋酸等
    适用温度
    —29℃～425℃
    —29℃～550℃
    —29℃～200℃
    注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
    CS=碳钢;AS=合金钢;SS=不锈钢;

    锻钢闸阀尺寸(MM)和重量(KG)
    NPS
    缩径
    3/8"
    1/2"
    3/4"
    1"
    11/4"
    11/2"
    2"

    全径

    3/8"
    1/2"
    3/4"
    1"
    11/4"
    11/2"
    2"
    L
    79
    79
    92
    111
    120
    120
    140
    178
    H(开)
    158
    158
    169
    197
    236
    246
    283
    330
    W
    100
    100
    100
    125
    160
    160
    180
    200
    重量
    螺栓式
    2.1
    2.0
    2.3
    4.3
    5.9
    6.9
    11.1
    15.2
    焊接式
    1.8
    1.7
    2.0
    3.8
    5.1
    6.1
    10.2
    14.2

    Z11Y/Z61Y锻钢闸阀



    锻钢闸阀标准材质明细表
    序号
    零件名称
    CStoASTM
    AStoASTM
    SStoASTM
    A105
    F22
    F304(L)
    F316(L)
    1
    阀体
    A105
    A182F22
    A182F304(L)
    A182F316(L)
    2
    阀座
    A276420
    A276304
    A276304(L)
    A276316(L)
    3
    闸板
    A182F430&410
    A182F304
    A182F304(L)
    A182F316(L)
    4
    阀杆
    A182F6
    A182F304
    A182F304(L)
    A182F316(L)
    5
    垫片
    316夹柔性石墨
    316夹PTFE
    6
    阀盖
    A105
    A182F22
    A182F304(L)
    A182F316(L)
    7
    螺栓
    A193B7
    A193B16
    A193B8
    A193B8M
    8
    销钉
    A276420
    A182F304
    9
    填料压套
    A276410
    A182F304(L)
    A182F316(L)
    10
    活节螺栓
    A193B7
    A193B16
    A193B8
    A193B8M
    11
    填料压板
    A105
    A182F11
    A182F304(L)
    A182F316(L)
    12
    螺母
    A1942H
    A1944
    A1948
    A1948M
    13
    阀杆螺母
    A276420
    14
    锁紧螺母
    A1942H
    A1944
    A1948
    A1948M
    15
    铭牌
    SS
    16
    手轮
    A197
    17
    垫片
    A473431
    18
    填料
    柔性石墨
    PTFE
    适用介质
    水、蒸汽、油品等
    水、蒸汽、油品等
    硝酸、醋酸等
    适用温度
    —29℃～425℃
    —29℃～550℃
    —29℃～200℃
    注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
    CS=碳钢;AS=合金钢;SS=不锈钢;
    锻钢闸阀尺寸(MM)和重量(KG)
    NPS
    缩径
    3/8"
    1/2"
    3/4"
    1"
    11/4"
    11/2"
    2"

    全径

    3/8"
    1/2"
    3/4"
    1"
    11/4"
    11/2"
    2"
    L
    92
    111
    111
    120
    120
    140
    178
    210
    H(开)
    169
    197
    197
    236
    246
    283
    330
    354
    W
    100
    125
    125
    160
    160
    180
    200
    240
    重量
    螺栓式
    2.5
    4.3
    4.2
    6.6
    8.8
    12.5
    17.2
    23.5
    焊接式
    2.4
    4.2
    4.0
    6.3
    8.7
    12.1
    17.2
    22.0
    自密封锻钢闸阀 900Lb～2500lb
    锻钢闸阀标准材质明细表

    序号
    零件名称
    CStoASTM
    AStoASTM
    SStoASTM
    A105
    F22
    F304(L)
    F316(L)
    1
    阀体
    A105
    A182F22
    A182F304(L)
    A182F316(L)
    2
    阀座
    A276420
    A276304
    A276304(L)
    A276316(L)
    3
    闸板
    A182F430&410
    A182F304
    A182F304(L)
    A182F316(L)
    4
    阀杆
    A182F6
    A182F304
    A182F304(L)
    A182F316(L)
    5
    密封螺母
    A105
    A182F304
    A182F304(L)
    F316(L)
    6
    密封环
    A216 304L
    A276316L
    7
    阀盖
    A105
    A182F22
    A182F304(L)
    A182F316(L)
    8
    活节螺栓
    A193B7
    A193B16
    A193B8(M)
    9
    销钉
    A276F420
    A182F304(L)
    10
    填料
    柔性石墨
    PTFE
    11
    提升螺栓
    A1942H
    A1944
    A1948
    A1948M
    12
    填料压套
    A276F420
    A182F304
    13
    填料压板
    A216WCB
    A182F304
    14
    螺母
    A1942H
    A1944
    A1948
    A1948M
    15
    阀杆螺母
    A276-410
    16
    固定螺母
    A1942H
    A1944
    A1948
    A1948M
    17
    手轮
    A197
    18
    锁紧螺母
    A1942H
    A1944
    A1948
    A1948M
    19
    油嘴
    铜
    适用介质
    水、蒸汽、油品等
    水、蒸汽、油品等
    硝酸、醋酸等
    适用温度
    —29℃～425℃
    —29℃～550℃
    —29℃～200℃

    注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
    CS=碳钢;AS=合金钢;SS=不锈钢;
    锻钢闸阀尺寸(MM)和重量(KG)

    NPS
    1/2"
    3/4"
    1"
    11/4"
    11/2"
    2"
    L
    900Lb-150Lb
    140
    140
    140
    178
    178
    216
    2500Lb
    186
    186
    186
    232
    232
    279
    H(开)
    321
    321
    321
    380
    414
    502
    W
    160
    160
    180
    200
    250
    280
    重量
    900LB-1500LB
    11.5
    10.8
    10.5
    19.6
    21.0
    55.4
    2500LB
    12.3
    11.6
    10.8
    26.0
    28.4
    60.0
