锻钢闸阀Z11Y/Z61Y

Z11Y/Z61Y锻钢闸阀概述:

锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接.

锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

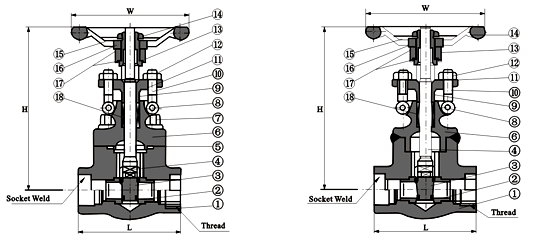

锻钢闸阀标准材质细表 : 序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304（L） F316（L） 1 阀体 A105 A182F22 A182F304（L） A182F316（L） 2 阀座 A276420 A276304 A276304（L） A276316（L） 3 闸板 A182F430&410 A182F304 A182F304（L） A182F316（L） 4 阀杆 A182F6 A182F304 A182F304（L） A182F316（L） 5 垫片 316夹柔性石墨 316夹PTFE 6 阀盖 A105 A276f304 A276F304（L） A276F316（L） 7 螺栓 A193B7 A193B16 A193B8 A193B8M 8 销钉 A276420 A276 304 9 填料压套 A276410 A182F304（L） A182F316（L） 10 活节螺栓 A193B7 A193B16 A193B8 A193B8M 11 填料压板 A105 A182F11 A182F304（L） A182F316（L） 12 螺母 A1942H A1944 A1948 A1948M 13 阀杆螺母 A276420 14 锁紧螺母 A1942H A1944 A1948 A1948M 15 铭牌 SS 16 手轮 A197 17 垫片 A473431   18 填料 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定 CS=碳钢;AS=合金钢;SS=不锈钢; 锻钢闸阀尺寸（MM）和重量（KG） NPS 缩径 3/8" 3/4" 1" 11/4" 11/2" 2"   全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 79 79 92 111 120 120 140 178 H（开） 158 158 169 197 236 246 283 330 W 100 100 100 125 160 160 180 200 重量 螺栓式 2.1 2.0 2.3 4.3 5.9 6.9 11.1 15.2 焊接式 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2

锻钢闸阀标准材质明细表 序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304（L） F316（L） 1 阀体 A105 A182F22 A182F304（L） A182F316（L） 2 阀座 A276420 A276304 A276304（L） A276316（L） 3 闸板 A182F430&410 A182F304 A182F304（L） A182F316（L） 4 阀杆 A182F6 A182F304 A182F304（L） A182F316（L） 5 垫片 316夹柔性石墨 316夹PTFE 6 阀盖 A105 A182F22 A182F304（L） A182F316（L） 7 螺栓 A193B7 A193B16 A193B8 A193B8M 8 销钉 A276420 A182F304 9 填料压套 A276410 A182F304（L） A182F316（L） 10 活节螺栓 A193B7 A193B16 A193B8 A193B8M 11 填料压板 A105 A182F11 A182F304（L） A182F316（L） 12 螺母 A1942H A1944 A1948 A1948M 13 阀杆螺母 A276420 14 锁紧螺母 A1942H A1944 A1948 A1948M 15 铭牌 SS 16 手轮 A197 17 垫片 A473431 18 填料 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定 CS=碳钢;AS=合金钢;SS=不锈钢; 锻钢闸阀尺寸（MM）和重量（KG） NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"   全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 92 111 111 120 120 140 178 210 H（开） 169 197 197 236 246 283 330 354 W 100 125 125 160 160 180 200 240 重量 螺栓式 2.5 4.3 4.2 6.6 8.8 12.5 17.2 23.5 焊接式 2.4 4.2 4.0 6.3 8.7 12.1 17.2 22.0
