锻钢闸阀
————
- 作者：大唐阀门 发布时间： 来源：上海大唐阀门
一、结构特点:
Class150～800 锻钢闸阀的阀体与阀盖一般采用螺栓连接，Class900～2500 锻钢闸阀的阀体与阀盖一般采用压力自紧密封结构，结构设计紧凑，密封面堆焊硬质合金或根据用户要求设计。
二、标准材质细表：

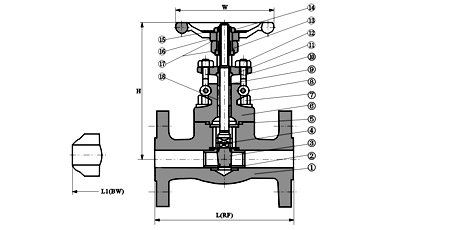

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。序号 零件名称 CS to ASTM AS to ASTM
SS to ASTM Type A105 Type F22 Type F304(L) Type F316(L) 1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L) 2 阀座 A276 420 A276 304 A276 304(L) A276 316(L) 3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L) 4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L) 5 垫片 316夹柔性石墨 316夹PTFE 6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L) 7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 8 销钉 A276 420 A276 304 9 填料压套 A276 410 A182 F304(L) A182 F316(L) 10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L) 12 螺母 A194 2H A194 4 A194 8 A194 8M 13 阀杆螺母 A276 410 14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M 15 铭牌 SS 16 手轮 A197 17 润滑垫片 A473 431 18 填料 Flexible Graphite PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg） NPS 1/2" 3/4" 1" 11/4" 11/2" 2"L(RF)
L1(BW)150Lb 108 117 127 140 165 203 300Lb 140 152 165 178 190 216 600Lb 165 190 216 229 241 292 H 150Lb～300Lb 158 169 197 236 246 283 600Lb 169 197 236 246 283 320 W 100 100 125 160 160 180 重量 150Lb RTJ 4.5 5.2 8.2 11.5 12.5 20.3 BW 2.8 3.3 5.4 7.1 8.2 12.5 300Lb RTJ 4.8 6.2 9.3 14 15.5 23.4 BW 3.5 4.4 6.8 8.1 9.2 15.4 600Lb RTJ 5.9 7.4 10.4 16.2 17.5 28.3 BW 4.5 5.1 8.2 10.5 12.4 20.1
三、锻钢法兰端闸阀900Lb~1500Lb 标准材质明细表
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。序号 零件名称 CS to ASTM AS to ASTM
SS to ASTM Type A105 Type F22 Type F304(L) Type F316(L) 1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L) 2 阀座 A276 420 A276 304 A276 304(L) A276 316(L) 3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L) 4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L) 5 垫片 Corrugated SS+graphite SS+PTFE 6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L) 7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 8 销钉 A276 420 A276 304 9 填料压套 A276 410 A182 F304(L) A182 F316(L) 10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L) 12 螺母 A194 2H A194 4 A194 8 A194 8M 13 阀杆螺母 A276 420 14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M 15 铭牌 SS 16 手轮 A197 17 润滑垫片 A473 431 18 填料 Flexible Graphite PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）NPS 1/2" 3/4" 1" 11/2" 11/4" 2" L(RTJ) 900Lb～1500Lb 216 229 254 279 305 371 L1(BW) 900Lb～1500Lb 216 229 254 279 305 368 H(开) 197 197 236 246 283 330 W 125 125 160 160 180 200 重量 RTJ 7.2 11.5 15.6 16.2 22.6 32.8 BW 5.2 9.3 12.4 13.8 18.9 27.5
