油田阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

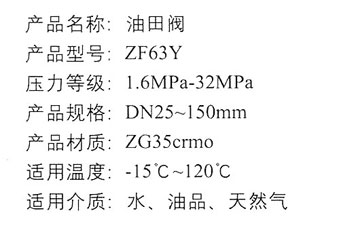

名称：	油田阀	类别：	油田专用阀系列
说明：

油田专用平板闸阀
系列型号：(K)ZF4(6)3Y(H)
连接方式：法兰、对焊
密封性质：Y-硬质合金,H-合金钢
公称通径：DN80～200mm
公称压力：PN16.0～42.0MPa
驱动方式：手动、齿轮传动、气动、电动、液动
该阀门结构合理、密封可靠、操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等特点，且可用于节流。尤其适用于工作压力≤42MPa.工作温度≤120度的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

产品结构特点

　　大唐阀门公司ZF系列注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

产品采用标准

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

产品性能规范

适用范围		PN10.0～42.0MPa	DN25～200mm
适用温度		-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
	抗硫型	含H₂S、CO₂_{的石油、天然气等}
连接形式		法兰端、焊接端、卡箍端
驱动方式		手动、电动、气动等

主要零件材料

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	填料
"Z"型	WCB、铬钼钢	合金钢(焊硬质合金)	不锈钢	合金钢(焊硬质合金)	铝青铜	聚四氟乙烯、氟橡胶 PTFE

主要外形尺寸

型号 Model:ZF43Y、ZF63Y、Z83Y

公称压力	DN(mm)	尺寸 (mm)
公称压力	DN(mm)	L1	L2	Do	H1	H
10.0 16.0	25	230	216	180	85	344
	32	260	229	220	98	352
	40	260	241	260	110	364
	50	300	310	310	120	379
	65	340	340	350	133	402
	80	380	356	400	158	475
	100	430	432	460	198	482
	125	500	508	460	240	490
	150	550	559	470	260	547
	200	650	660	600	358	616
20.0 25.0	25	230	254	180	87	344
	32	260	279	220	100	352
	40	260	305	260	112	364
	50	300	368	310	122	379
	65	340	419	350	135	402
	80	380	470	400	160	475
	100	430	546	460	198	482
	125	500	673	460	240	490
	150	550	705	470	260	547
	200	650	832	600	358	616

公称压力(MPa)	DN(mm)	尺寸 (mm)
公称压力(MPa)	DN(mm)	L1	L2	Do	H1	H
32.0 35.0	25	230	254	180	90	344
	32	260	279	220	103	352
	40	260	305	260	115	364
	50	300	368	310	125	379
	65	340	419	350	137	402
	80	380	470	400	164	475
	100	430	546	460	198	482
	125	500	673	460	240	490
	150	550	705	470	260	547
	200	650	832	600	358	616
40.0 42.0	25	230	254	180	92	344
	32	260	279	220	105	352
	40	260	305	260	117	364
	50	300	368	310	127	379
	65	340	419	350	139	402
	80	380	470	400	166	475
	100	430	546	460	198	482
	125	500	673	460	240	490
	150	550	705	470	260	547
	200	650	832	600	358	616

订货须知：
一、①ZF63Y油田阀产品名称与型号②ZF63Y油田阀口径③ZF63Y油田阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的ZF63Y油田阀型号，请按ZF63Y油田阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
