Z43WF平板闸阀
————
- 作者：大唐阀门 发布时间： 来源：上海大唐阀门
Z43WF平板闸阀适用于Class150～900/PN1.0～16.0MPa，工作温度-29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。
一、特点
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门,本类阀门在管道中一般应当水平安装。 2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全
5、全封闭结构，防护性能好，可适应全天候要求
二，工作原理 双重密封、自动泄压、免维护
1、阀门内部压力相当时，闸板处于闭合状态，阀座表面PTFE密封环形成初始密封，每次阀门开或关时，阀座圈能清洁闸板两侧
2、对阀门施加管理压力时，压力作用于闸板，迫使它贴近出口阀座上PTFE环，压缩它直到闸板停在钢制阀座上，这样，就形成了双重密封，首先是PTFE对金属密封，然后是金属对金属密封，阀座也被牢固地捡到凹槽，在这一点，O形圈阻止任何后部介质流。
3、阀体压力泄放后，形成进口密封，管道压力作用于进口阀座，使其移向闸板，这时形成PTFE对金属的密封，同时，O形圈与阀座凹槽形成紧密的密封
4、阀门自动泄放多余的压力，当阀体压力大于管道压力时，由于热膨胀，进口阀座推向凹槽，阀体内多余的压力在阀座与闸板之间泄放到管道中。

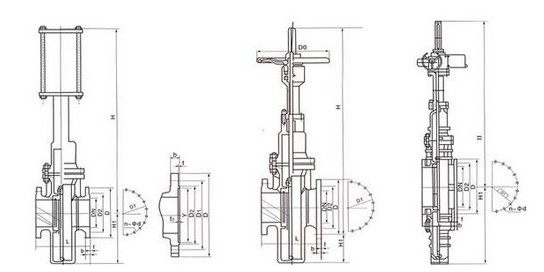

产品结构特点
大唐阀门公司生产的注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
产品采用标准
设计标准
JB／T5298、APl6D
结构长度
法兰 GB／T 12221、JB／T 5298
焊接 GB／T 15188.1
连接法兰 GB／T9113、JB／T 79 ANSl 16.5a
对焊端 GB／T 12224
试验和检验 GB／T3927、JB／T 9092
产品性能规范
适用范围 PN10.0～42.0MPa DN25～200mm
适用温度-29～121℃
适用介质普通型
石油、天然气、成油品、水等
抗硫型
含H2S、CO2的石油、天然气等
连接形式法兰端、焊接端、卡箍端
驱动方式手动、电动、气动等
该系列阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石、油、气、长输管线等领域。工作温度-29℃～129℃阀体材料铸钢（WCB）MPa：1.0，2.5，4.0，6.4，10.0
1.阀门的设计与制造符合JB／T298-91＜管线用钢制平板闸阀＞规定。
2.本阀门两端尺寸，按 JB79-59 标准加工。
3.抗硫型平板闸阀材料参照MR0175-90＜油田设备用抗硫应力裂纹的金属材料＞的规定。
订货须知：
一、①Z43WF平板闸阀产品名称与型号②Z43WF平板闸阀口径③Z43WF平板闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的Z43WF平板闸阀型号，请按Z43WF平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
