三通、四通旋塞阀

————

  • 作者：大唐阀门        发布时间：13/03/14        来源：上海大唐阀门

  • 三通、四通旋塞阀

    产品结构特点
    三通、四通旋塞阀适用于公称压力CLASS150-900LBS，PN1.0-16.0工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，多用于改变介质流动方向或进行介质分配。
    其主要结构特点有：
    1、产品结构合理、密封可靠、性能优良、造型美观；
    2、可根据管路工况要求，设计成多种流通形式（如L型、T型等）、多种材质（如铸铁、铸钢、不锈钢）、多种密封形式（如硬密封、卡套密封、油密封等）的三通、四通旋塞阀。
    3、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
    技术规范
    结构形式
    BB-BG
    驱动方式
    手柄，蜗轮蜗杆传动，气动，电动
    设计标准
    API599、API6D、GB12240
    结构长度
    ASME B16.10、GB12221、DIN3202
    连接法兰
    ASME B16.5、JB79、GB9113、DIN2543-2545
    试验和检验
    API598、API6D、GB13927、DIN3230
    产品性能规范

    公称压力
    （LB）
    壳体试验压力（MPa）
    密封试验压力
    （MPa）
    150
    3.0
    2.2
    300
    7.5
    5.5
    600
    15.0
    11.0
    900
    22.5
    16.5



    公称压力
    （LB）
    壳体试验压力
    （MPa）
    密封试验压力
    （MPa）
    1.5
    2.4
    1.76
    2.5
    3.75
    2.75
    4.0
    6.0
    4.4
    6.4
    9.6
    7.04
    10.0
    15.0
    11.0
    16.0
    24.0
    17.6

    注：阀门连接法兰尺寸可根据用户要求设计制造。

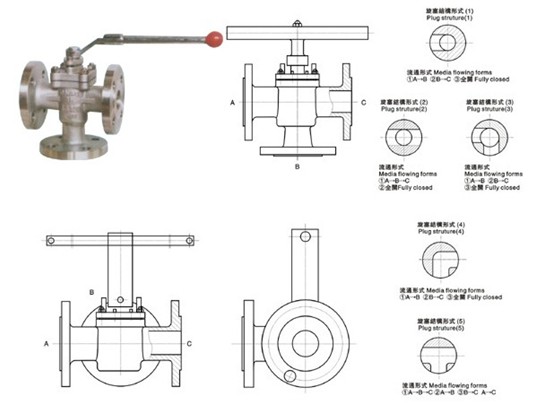

    三通、四通旋塞阀

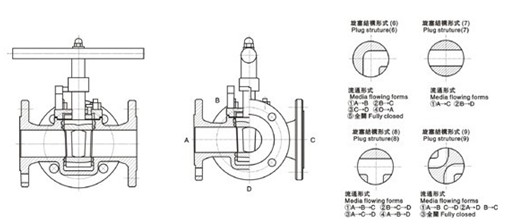

    三通、四通旋塞阀
