不锈钢法兰式旋塞阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[旋塞阀]的详细资料：

产品特点：X43W-1.0P/R、X43T-1.0C、X43W-1.0Ni二通法兰式旋塞阀

二、主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	适用介质	工作温度（℃）
X43W-1.0C	1.0	1.5	1.1	煤气、油品	≤200
X43W-1.0P	1.0	1.5	1.1	硝酸类	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸类	-20~150

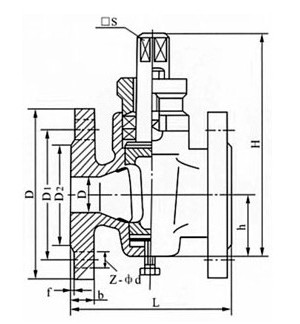

三、不锈钢法兰式旋塞阀主要尺寸：

型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	D	D1	D2	f	b	Z-￠d	□S	h	H
X43W-1.0C X43T-1.0P X43W-1.0R X43W-1.0Ni	15	80	95	65	45	2	14	4-￠14	14	26	99
	20	90	105	75	55	2	16	4-￠14	14	34	124
	25	110	115	85	65	2	16	4-￠14	17	38	133
	32	115	135	100	78	2	18	4-￠18	19	45	152
	40	150	145	110	85	3	18	4-￠18	22	55	212
	50	170	160	125	100	3	20	4-￠18	27	74	260
	65	220	180	145	120	3	20	4-￠18	32	82	295
	80	250	195	160	135	3	22	4-￠18	36	95	327
	100	300	215	180	155	3	26	8-￠18	46	135	425
	125	350	245	210	185	3	24	8-￠18	50	154	482
	150	400	280	240	210	3	24	8-￠23	55	172	512
	200	480	335	295	265	3	24	8-￠23	75	195	605
	250	530	390	350	320	3	28	12-￠23	85	230	660
	300	610	440	400	368	3	30	12-￠23	100	263	760

四、主要零件材料：

零件名称	阀体	塞子	填料压盖	填料
X43W-1.0C	铸铜	铸钢	可锻铸铁	油浸石棉盘根柔性石墨
X43W-1.0P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢
X43W-1.0R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢

订货须知：
一、①不锈钢法兰式旋塞阀产品名称与型号②不锈钢法兰式旋塞阀口径③不锈钢法兰式旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢法兰式旋塞阀型号，请按不锈钢法兰式旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
