ZAZQ(X)电动三通调节阀
————
- 作者：大唐阀门 发布时间：13/03/11 来源：上海大唐阀门
ZAZQ、ZAZX型电动三通调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃。控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。·流体对阀芯作用方向都处于流开状态，故工作稳定性好。
·除了阀盖处衬套导向外。阀芯侧面与阀座内表面也有导向作用，导向面积的大，工作可靠。
·伺服放大器采用深度动态负反馈，可提高调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。

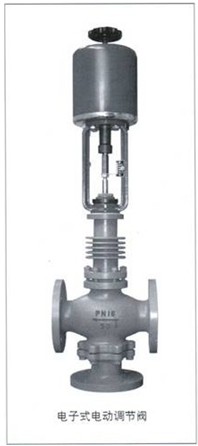

·电子型电动调节阀可直接由电流信号控制阀门开度。无需伺服放大器。
·节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
·波纹管密封型对移动的阀杆形成完全的密封，杜绝流体外漏。阀体、阀盖：HT200、ZG230-450
ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填 料：聚四氟乙烯
推杆、衬套：2Cr13公称通径DN(mm)
25
32
40
50
65
80
100
125
150
200
额定流量
系数Kv合流
8.5
13
21
34
53
85
135
210
340
535
分流
85
135
210
340
535
额定行程(mm)
16
25
40
60
流量特性
直线、抛物线
工作温度(℃)
普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250
散热型：铸钢：-40～450、铸不锈钢：-60～450介质温度(℃)
200以下(对合流阀而言)
固有可调比R
30
公称压力PN(MPa)
1.0、1.6、4.0、6.4
允许泄漏量
硬密封：Ⅱ、Ⅳ级 软密封：Ⅵ级
作用方式
电关式、电开式
信号范圈(mA.DC)
0～10、4～20
电源电压
220V、50Hz 380V、50Hz
环境温度(℃)
电动调节阀： 5～45 伺服放大器：-10～55
全行程时间S
12.5
20
32
48
30
30
48
60
消耗功率(W)
28
35
6
15
25
40

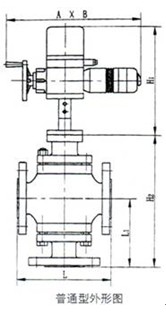

■ 普通型 单位：mm
公称通径（DN）
25
32
40
50
65
80
100
125
150
200
A
460
530
630
B
230
230
260
H1
490
540
625
H2
246
259
273
311
354
366
448
512
587
759
L
160
180
200
230
290
310
350
400
480
600
L1
121
130
140
153
180
225
250
316
372
444
重量
（kg）PN16/64
62
64
66
68
93
98
107
129
135
155
PN64
66
71
75
78
103
121
141
165
180
210
■ 电子型 单位：mm
公称通径（DN）
25
32
40
50
65
80
100
125
150
200
d
φ155
φ162
φ170
H3
290
325
380
L
160
180
200
230
290
310
350
400
480
600
L1
121
130
140
153
180
225
250
316
372
444
H2
246
259
273
311
354
366
448
512
587
759
重量
（kg）PN16/64
22
25
26
28
50
56
63
70
80
95
PN64
26
30
35
37
60
68
88
100
125
140
