一、产品[自力式压力调节阀]的详细资料:
产品型号:ZZYP型
产品名称:自力式压力调节阀
产品特点:ZZYP型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。
二、主要技术参数和性能指标:
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数(KV)
7
11
20
30
48
75
120
190
300
480
760
1100
1750
额定行程(mm)
8
10
14
20
25
40
50
60
70
公称压力(MPa)
1.6 4.0 6.4
压力调节范围(Mpa)
15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~1000 950~1500 1000~2500
流量特性
快开
调节精度%
±5
使用温度(℃)
≤350
1、允许泄漏量
硬密封(1/h)
单座:≤10-4阀额定容量(IV)级;双座、套筒:≤5×10-4阀额定容量(II级)
软密封(1/h)
0.15
0.30
0.45
0.60
0.90
1.7
4.0
6.75
11.10
16.0
2、减压比
最大
10
最小
1.25

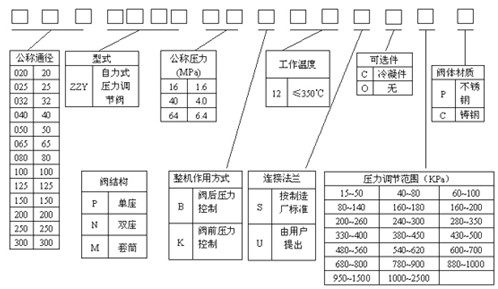

三、ZZYP自力式压力调节阀型图说明:
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
法兰接管尺寸(B)
383
512
603
862
1023
1380
1800
2000
2200
法兰端面距(L)
150
160
180
200
230
290
310
350
400
480
600
730
850
压
力
调
节
范
围
(
Kpa
)15-140
H
475
520
540
710
780
840
880
915
940
1000
A
280
308
200-500
H
455
500
520
690
760
800
870
880
900
950
A
230
120-300
H
450
490
510
680
750
790
860
870
890
940
A
176
194
280
480-1000
H
445
480
670
740
780
850
860
880
930
A
176
194
280
600-1500
H
445
570
600
820
890
950
1000
1100
1200
A
85
96
1000-2500
H
445
570
600
820
980
950
1000
1100
1200
A
85
96
重量(Kg)
26
37
42
72
90
114
130
144
180
200
250
导压管接头螺纹
M1.6×1.5
订货须知:
一、①ZZYP自力式压力调节阀产品名称与型号②ZZYP自力式压力调节阀口径③ZZYP自力式压力调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZZYP自力式压力调节阀型号,请按ZZYP自力式压力调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由大唐阀门的技术人员为您审核把关。
