产品型号：ZJHN
产品特点：ZJHN型精小型气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
二、阀体：
阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
三、上阀盖：
常温型：-20℃~+200℃
散热型：-40℃~+450℃
压盖形式：螺栓压紧式
填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
四、阀内组件：
阀芯型式：双导向双座柱塞型阀芯

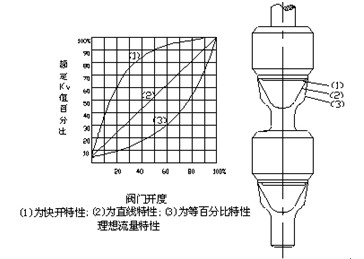

流量特性：线性特性、等百分比特性或快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、执行机构：
型式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃
六、阀作用型式：气——关式或气——开式
附件：定位器，手轮机构
性能：（带定位器）
泄漏量：小于额定流量系数Kv的0.5%
基本误差：±1.5%
回差：1.5%
死区：0.6%
始终点偏差：±1.5%
可调范围：30:1
七、流量系数Kv和行程、允许压差：
|
公称通径（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系数Kv
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
行程(mm)
|
16
|
25
|
40
|
60
|
|
允许压差（MPa）
|
5.8
|
4.9
|
3.8
|
2.9
|
4.0
|
3.3
|
2.6
|
3.6
|
3.0
|
2.3
|
备注：阀开状态允许压差
|

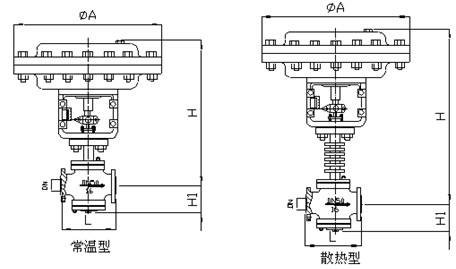

公称通径
|
执行机构
|
H
|
ΦA
|
H1
|
L
|
|
常温型
|
散热型
|
PN1.6
|
PN4.0
|
PN6.4
|
|
25
|
ZHA22
|
498
|
648
|
285
|
117
|
185
|
190
|
205
|
|
32
|
ZHA22
|
501
|
651
|
285
|
120
|
200
|
210
|
220
|
|
40
|
ZHA22
|
522
|
691
|
285
|
139
|
220
|
230
|
240
|
|
50
|
ZHA22
|
530
|
699
|
285
|
144
|
250
|
255
|
265
|
|
65
|
ZHA34
|
645
|
815
|
363
|
188
|
275
|
285
|
295
|
|
80
|
ZHA34
|
661
|
835
|
363
|
208
|
305
|
310
|
325
|
|
100
|
ZHA34
|
687
|
887
|
363
|
220
|
350
|
355
|
370
|
|
125
|
ZHA34
|
1234
|
1444
|
363
|
270
|
410
|
425
|
440
|
|
150
|
ZHA45
|
1242
|
1492
|
470
|
280
|
450
|
460
|
475
|
|
200
|
ZHA45
|
1394
|
1654
|
470
|
320
|
550
|
560
|
570
|
九、型号编制说明：
|
Z
|
J
|
H
|
N
|
25
|
P
|
G
|
B
|
|
自控阀门
|
执行机构：
|
执行机构：
|
阀门结构类型:
|
公称压力：
|
阀体材质：
|
温度类型：
|
作用型式：
|
|
|
J：表示精小型
|
多弹簧气动薄膜
|
P：表示单座
|
16：表示1.6MPa
|
C：表示碳钢
|
G：中温型常温省略
|
K：表示气开型
|
|
|
|
|
J：表示精小型
|
多弹簧气动薄膜
|
P：表示单座
|
|
|
|
|
|
|
M：表示套筒阀
|
40：表示4.0MPa
|
|
|
|
|
|
|
|
|
64：表示6.4MPa
|
|
|
|
订货须知：
一、①ZJHN气动薄膜双座调节阀产品名称与型号②ZJHN气动薄膜双座调节阀口径③ZJHN气动薄膜双座调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZJHN气动薄膜双座调节阀型号，请按ZJHN气动薄膜双座调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
