ZMQ气动薄膜切断阀
————
- 作者：大唐阀门 发布时间： 来源：上海大唐阀门

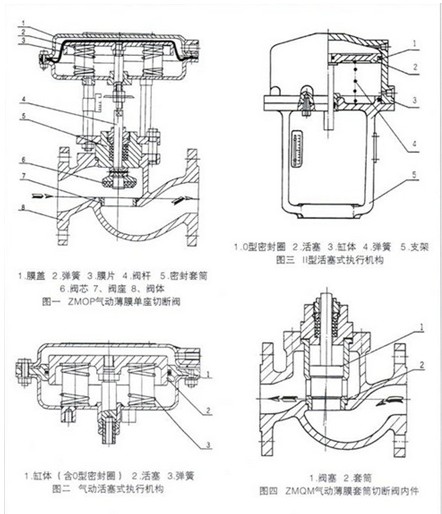

ZXQ(ZSQ)型气动薄膜(活塞)切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

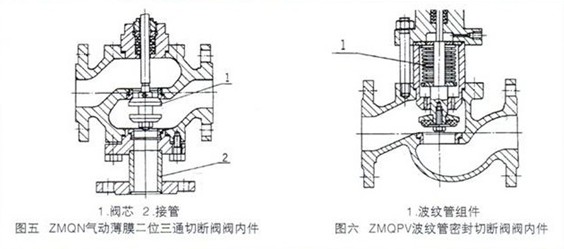

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种；公称口径范围DN20～200mm。适用流体温度-60℃～450℃。泄漏量等级为Ⅳ级或Ⅵ级。流量特性为快开。﹡切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％、重量可减轻约30％。
﹡阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
﹡阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
﹡平衡型阀内件，提高了切断阀的许用压差。
﹡波纹管密封对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
﹡活塞式执行机构，操作力大，使用压差大。阀体、密封套筒:
HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯、阀座:
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18N19Ti堆焊司太莱合金
填 料:
聚四氟乙烯、柔性石墨
波纹 膜片:
丁腈橡胶夹增强涤纶织物
弹 簧:
60Si2Mn
推杆、阀杆:
2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):
增强聚四氟乙烯
波 纹 管:
1Cr18Ni9Ti
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量
系数Kv单座、双座
5
7
11
20
30
48
75
120
190
300
480
760
套筒
11
20
30
48
75
120
190
300
480
760
公称压力PN(MPa)
1.0 1.6 4.0 6.4
额定行程(mm)
8
12
20
25
40
50
有效面积
(cm2)ZMQ型
100
200
400
600
1000
ZSQ型
100
125
160
250
允许泄
漏量硬密封l/h
一般：10-4×阀额定容量；
严密型：单、双座：1.2×10-7，套筒5×10-5×阀额定容量软密封
Ⅵ级
允许压差
(MPa)ZMQP（N）正作用
6.4
5.09
2.91
1.85
2.18
1.33
1.52
0.99
0.62
0.60
0.69
0.39
ZMQP（N）反作用
6.4
6.4
3.88
2.47
2.91
1.77
2.03
1.32
0.83
0.80
0.92
0.52
ZSQP（N）
6.4
6.1
3.5
2.3
3.0
1.9
1.9
1.5
0.93
0.84
0.65
0.47
ZM（N）QM
公称压力
信号压力
(kPa)ZMQ
0或250
ZSQ
0或400～600
1)本产品性能指标贯彻GB/T4213-92标准；
2)表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3)表中允许值为使用标准气缸值。可配用不同的气缸提高允许压差。

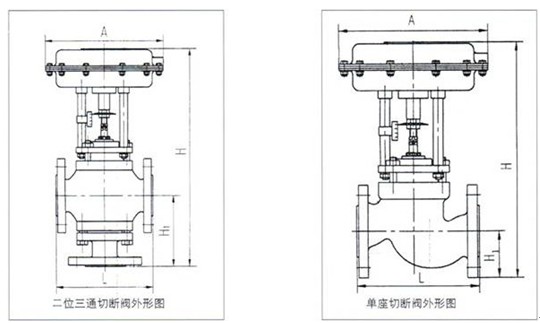

ZMQ气动薄膜切断阀外形尺寸及重量表 单位：mm
公称通径
15
20
25
32
40
50
65
80
100
125
150
200
A
Ф196
Ф232
Ф308
Ф394
Ф498
L
PN16、40
130
150
160
180
200
230
290
310
350
400
480
600
PN64
210
230
230
260
260
300
340
380
430
500
550
650
H
PN16、40
305
340
345
370
380
390
475
490
500
765
825
927
PN64
320
350
354
372
382
397
473
475
517
805
882
815
波纹管密封型
375
409
414
431
441
468
555
570
613
855
915
1017
H1
PN16、40
50
53
58
70
75
83
93
100
110
125
143
170
PN64
60
65
70
77.5
85
90
100
85
125
148
170
208
H2
PN16
115
115
121
130
140
153
178
190
200
260
320
360
PN40
125
125
130
140
150
160
185
200
220
280
320
380
PN64
150
150
160
170
180
200
230
250
282
310
430
480
H3
PN16、40
404
415
428
448
448
468
561
578
590
886
1008
1120
PN64
365
430
498
528
528
530
535
540
600
890
1208
1305
波纹管密封型
395
465
478
509
509
548
641
658
670
976
1098
1210
重量
（kg）标准型
10
10
12
15
18
23
35
45
60
75
90
120
波纹管密封型
12
12
14
17
20
26
38
48
64
79
95
125
