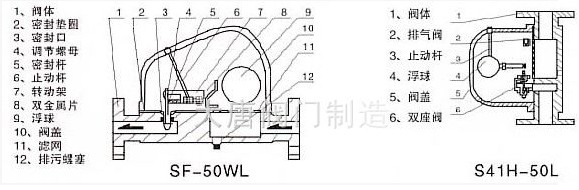

产品名称:杠杆浮球式蒸汽疏水阀二、用途:杠杆浮球疏水阀,广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。三、结构特点及工作原理:此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0度,特别适合用于疑结水量的工作场合。1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。四、主要零件材料表:主要零部件材料袋材料阀体、阀盖WCB、HT250不锈钢阀座、阀芯不锈钢浮球不锈钢控制架不锈钢热敏元件哈氏合金五、杠杆浮球式蒸汽疏水阀技术参数表:产品

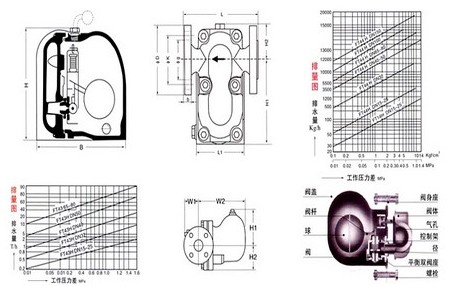

型号公称通径DN(mm)连接
方式使用压
力(MPa)温度
(℃)外形尺寸(mm)LL1H1H2W15~20螺纹0.01~1.6250125155555515515~25螺纹0.01~1.62501902201208014015~20
25法兰0.01~1.6350195
2152558511511032~50
65~80法兰0.01~1.6350230
270345
420175
218110
125190
22015~20
25
32~50法兰0.01~4.0350195
215
230145
23560
12590
145订货须知:一、①杠杆浮球式蒸汽疏水阀产品名称与型号②杠杆浮球式蒸汽疏水阀口径③杠杆浮球式蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的杠杆浮球式蒸汽疏水阀型号,请按杠杆浮球式蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由大唐阀门的技术人员为您审核把关。
