气动真空球阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

GUQ系列气动真空球阀是适用于真空系统中接通或切断管路的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，执行气缸推动使球阀做启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。
适用的介质温度：标准密封件: -25～+120 ℃
耐高温密封件: -25～+230 ℃
注：GUQ-B机构：可选配反馈信号装置。

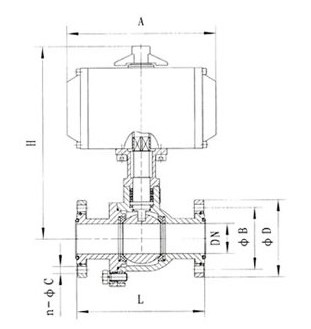

型号及外形尺寸、性能参数

	公称通径(DN)	外形尺寸	法兰标准	气源压力 (Mpa)	适用范围(Pa)	漏气率(Pa.L/S)
	公称通径(DN)	H	L	气源压力 (Mpa)	适用范围(Pa)	漏气率(Pa.L/S)	A	ΦD	ΦB	n-ΦC
GUQ-16	16	154	100	140	60	45	4-6.5	GB/T6070. GB4982-85	0.4～0.8	GB4982 0.2⁶～ 1.3x10^-5 GB/T6070 ～ 1.3x10^-5	＜1.3x10^-5
GUQ-25	25	175	114	164	70	55	4-6.5	GB/T6070. GB4982-85
GUQ-32	32	220	140	190	90	70	4-9	GB/T6070
GUQ-40	40	247	165	210	100	80		GB/T6070 GB4982-85
GUQ-50	50	282	175	247	110	90		GB/T6070 GB4982-85
GUQ-63	63	315	186	247	130	110		GB/T6070
GUQ-80	80	345	198	276	145	125	8-9			～ 1.3x10^-4	＜1.3x10^-4
							8-9			～ 1.3x10^-4	＜1.3x10^-4

订货须知：

一、①GUQ系列气动真空球阀产品名称与型号②GUQ系列气动真空球阀口径③GUQ系列气动真空球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的GUQ系列气动真空球阀型号，请按GUQ系列气动真空球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
