三通保温球阀

————

  • 作者：大唐阀门        发布时间：        来源：上海大唐阀门

  • 三通保温球阀

    三通保温球阀

    产品[三通保温球阀]的详细资料
    产品型号：
    产品名称：
    产品特点：

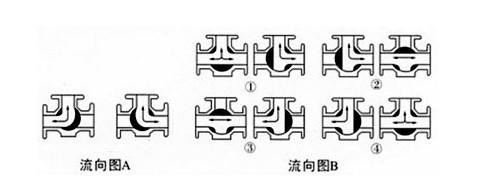

    三通保温球阀,保温球阀 1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A） 2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）


    三通保温球阀的详细资料：

    一、连接尺寸表
    公称压力或压力级
    主要尺寸
    公称通径DN（mm/in）
    15/1/2''
    20/3/4''
    25/1''
    32/1/4''
    40/1/2''
    50/2''
    65/2/1/2''
    80/3''
    100/4''
    125/5''
    150/6''
    200/8''
    PN1.06pa
    L
    150
    150
    180
    200
    220
    240
    260
    280
    320
    380
    440
    500
    PN2.5pa
    L1
    75
    75
    90
    100
    110
    120
    130
    140
    160
    190
    220
    275
    PN4.0pa
    H
    90
    90
    102
    115
    135
    140
    155
    185
    210
    275
    305
    335
    CLASS150
    W
    140
    140
    155
    250
    250
    350
    350
    420
    700
    1000
    1300
    1800
    二、型号、零件材料及主要参数
    公称压力或压力级
    法兰
    密封性
    产品型号
    PN1.6pa
    凸面
    PN2.5pa
    光滑面
    BQ445F-25
    BQ445F-25P
    BQ445F-25CF8
    BQ445F-25CF3
    BQ445F-25R
    BQ445F-25CF8
    BQ445F-25R3
    PN4.0pa
    凹凸面
    BQ445F-40
    BQ445F-40P
    BQ445F-40CF8
    BQ445F-40CF3
    BQ445F-40R
    BQ445F-40CFR8
    BQ445F-40R3
    CLASS150
    凸面
    主要零件材料
    阀体
    WCB
    ZG1Cr18Ni9Ti
    CF8(304)
    CF3(304L)
    ZG18Ni12Mo2T
    CF8M(316)
    CF8M(316L)
    球体、阀杆
    2Cr13
    1Cr18Ni9Ti
    0Cr18Ni9(304)
    00Cr19Nill(304L)
    1Cr18Ni12Mo2Ti
    0Cr17Ni12Mo2(316)
    0Cr17Ni12Mo2(316L)
    密封圈
    聚四氟乙烯　对位聚笨
    填料、垫圈
    V型聚四氟乙烯　柔性石墨环　聚四氟乙烯片　柔性石墨复合垫
    适用
    工况
    适用介质
    重油、胶类等
    硝酸腐蚀性介质
    强氧化性介质
    醋酸等腐蚀性介质
    尿素等腐蚀性介质
    适用温度
    -28~300℃
    应用
    规范
    法兰尺寸
    JB79-59、SH3406、GB9113、HG20597-97　ANS1? B16.5　JIS B2212-2214
    体验试验按
    GB/T13927-89　JB/T9092-99
    其余制造规范均按本厂标准
    备注
    三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。

    订货须知：
    一、①三通保温球阀产品名称与型号②三通保温球阀口径③三通保温球阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定大唐阀门公司的三通保温球阀型号，请按三通保温球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
    感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
