ZAJQ型电动调节球阀

————

  • 作者：大唐阀门        发布时间：        来源：上海大唐阀门

  • ZAJQ型电动调节球阀

    ZAJQ型电动调节球阀

    产品型号：ZAJQ型
    产品特点：ZAJQ型智能电动球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘锄楷含颗粒，纤维性质的场合。目前广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
    二、阀体：
    形式：角型单座铸造阀
    公称通径：20-300mm
    公称形式：PN1.6 4.0 6.4Mpa
    连接形式：法兰式按JB78-59 JB79-59
    材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
    三、阀内组件：

    阀芯形式： O型阀芯
    流量特性： 快开型
    材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
    密封面材料：聚四氟乙烯、PPL、硬密封





    四、具有理想流量特性表：
    公称通径（DN）
    不同开度角下的Kv值
    温度
    10o
    20o
    30o
    40o
    50o
    60o
    70o
    80o
    90o
    50
    2
    4
    9
    17
    32
    60
    97
    151
    215
    80
    6
    11
    22
    44
    83
    155
    250
    389
    550
    100
    9
    18
    35
    71
    133
    248
    398
    620
    890
    150
    20
    40
    8/0
    160
    300
    560
    900
    1400
    2000
    200
    36
    72
    143
    286
    737
    1002
    1611
    2506
    3580
    250
    57
    113
    226
    453
    848
    1582
    2543
    3955
    5650
    300
    81
    163
    325
    651
    1220
    2278
    3661
    5695
    8100
    五、执行机构：
    类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
    技术参数和性能：请参阅相应执行机构与阀门定位器说明书。
    六、电动调节球阀规格参数：
    公称通径DN
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    流量系数（Kv）
    20
    38
    72
    110
    170
    215
    380
    550
    890
    1400
    2000
    3580
    5650
    8100
    可调动作范围
    0-90o
    允许压差△P
    小于公称压力(1.6MPa)
    泄漏量Q
    按AP1598标准测试 无泄漏
    环境温度℃
    -20~60℃
    基本误差
    ±2.5%
    回差
    ±2.5%
    死区
    1%
    可调范围
    250：1
    350：1
    配用执行机构
    PSQ101, 381RSA-05DTR-05
    DTR-10 PSQ201, DTR-20381RSC-30
    DTR-40381RSC-50
    PSQ701DTR-60

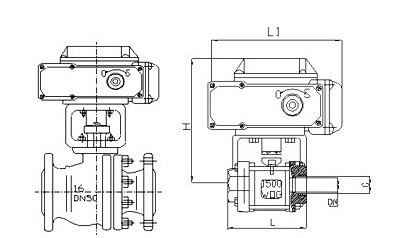

    七、ZAJQ941型电动球阀外形尺寸：
    公称通径DN
    L
    D
    H
    L1
    D1
    b
    Z-Ød
    H1
    L2
    压力
    1.6/2.5/4.0
    1.6/2.5/4.0


    1.6/2.5/4.0
    1.6/2.5/4.0
    1.6/2.5/4.0


    15
    130/130/130
    95
    275
    157
    65
    14/16/16
    4-14
    48
    208
    20
    140/140/140
    105
    280
    157
    75
    14/16/16
    4-14
    53
    208
    25
    150/150/150
    115
    287
    157
    85
    14/16/16
    4-14
    58
    208
    32
    165/165/180
    135
    384
    208
    100
    16/18/18
    4-18
    68
    208
    40
    180/180/200
    145
    312
    208
    110
    16/18/18
    4-18
    73
    208
    50
    200/200/220
    160
    325
    208
    125
    16/20/20
    4-18
    80
    208
    65
    220/220/250
    180
    335
    256
    145
    18/22/22
    4-18/8-18/8-18
    90
    256
    80
    250/250/280
    195
    365
    256
    160
    20/22/22
    8-18
    98
    256
    100
    280/280/320
    215/230/230
    400
    256
    180/190/190
    20/24/24
    8-18/8-23/8-23
    120
    256
    125
    320/320/400
    245/270/270
    420
    256
    210/220/220
    24/28/30
    8-23/8-25/8-25
    140
    256
    150
    360/360/400
    280/300/300
    440
    256
    240/250/250
    24/28/30
    8-23/8-25/8-25
    167
    256
    200
    400/400/550
    335/360/375
    470
    256
    295/310/320
    26/34/38
    12-23/12-25/12-30
    210
    256
    250
    630 750
    405 470
    545
    380





    300
    750 870
    460 530
    580
    380





    公称通径DN
    L
    H
    D
    D1
    D2
    b
    f
    L1
    Z-Ød
    15
    35
    275
    90
    65
    45
    14/16
    2
    157
    4-12
    20
    38
    280
    100
    75
    55
    14/16
    2
    157
    4-12
    25
    42
    287
    110
    85
    65
    14/16
    2
    157
    4-12
    32
    50
    297
    130
    100
    78
    16/18
    2
    208
    4-16
    40
    60
    312
    145
    110
    85
    16/18
    3
    208
    4-16
    50
    70
    325
    160
    125
    100
    16/20
    3
    256
    4/8-16
    65
    95
    335
    180
    145
    120
    18/22
    3
    256
    4/8-16
    80
    118
    365
    190
    160
    135
    20/22
    6
    256
    8-16
    100
    140
    400
    215/230
    210/220
    155/160
    20/28
    3
    256
    8-16/20
    125
    175/195
    420
    245/270
    210/220
    185/188
    24/28
    3
    256
    8-16/24
    150
    210/260
    440
    280/300
    240/218
    210/218
    24/28
    3
    256
    8-20/24
    注：表中数据XX/XX表示压力：1.6MPa/2.5MPa

    公称通径DN
    G
    L
    H
    L1
    15
    1/2”
    75
    275
    157
    20
    3/4”
    80
    280
    157
    25
    1”
    90
    287
    157
    32
    1 1/4”
    40
    297
    208
    40
    1 1/2”
    120
    312
    208
    50
    2”
    140
    325
    208








     十、型号编制说明：
    Z
    A
    J
    Q
    9
    41
    F
    25
    C
    G
    自控阀门
    执行机构类型：
    位移特征：
    阀门代号：
    传动方式：
    连接形式：
    密封面材料：
    公称压力：
    阀体材质：
    温度类型：

    D：柄婢PS系列
    J：角行程
    Q：柄婢球阀
    9柄婢电动
    41：柄婢法兰
    F：柄婢四氟乙稀
    16：柄婢1.6MPa
    C：柄婢碳钢
    G：柄婢中温型

    R：柄婢3810系列
    S：直行程
    D：柄婢碟阀
    6：柄婢气动
    11：柄婢丝扣
    H：柄婢金属硬密穪E
    25：柄婢2.5MPa
    P：柄婢不锈钢
    常温省略

    A：DTR系列

    V：柄婢V形球阀

    71：柄婢对夹式

    40：柄婢4.0MPa
    S：柄婢塑料








    64：柄婢6.4MPa
    F46：柄婢阀体衬四穪E/DIV>

    订货须知：
    一、①ZAJQ型电动调节球阀产品名称和型号 2、AJQ型电动调节球阀口径③ZAJQ型电动调节球阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定大唐阀门公司的ZAJQ型电动调节球阀型号，请按ZAJQ型电动调节球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
    感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
