电动超薄型球阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[电动超短型球阀]的详细资料：

产品型号：Q971F

产品特点：该阀由DCL系列精小型电动执行器与超短球阀组成，和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。电动超短型球阀,电动球阀,超短型球阀。

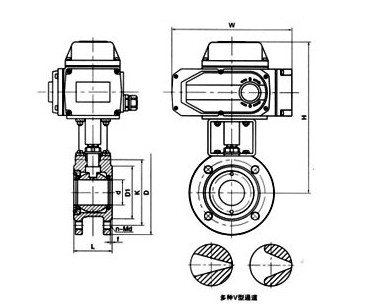

二、电动超短型球阀主要外形和连接尺寸单位（mm）：

Q971F-16
通径DN		d	L	D	K	D1	n-Md	f	H	W
mm	in	d	L	D	K	D1	n-Md	f	H	W
15	1/2″	14	35	90	65	46	4-M12	2	190	196
20	3/4″	19	38	100	75	56	4-M12	2	195	196
25	1″	24	42	110	85	65	4-M12	2	210	196
32	1 1/4″	29	50	130	100	76	4-M16	3	220	196
40	1 1/2″	38	60	145	110	84	4-M16	3	230	196
50	2″	48	70	160	125	99	4-M16	3	265	196
65	2 1/2″	64	95	180	145	118	4-M16	3	300	255
80	3″	76	118	195	160	132	8-M16	3	325	255
100	4″	95	140	215	180	156	8-M16	3	350	255
125	5″	118	195	245	210	184	8-M16	3	375	255
150	6″	150	280	280	240	211	8-M20	3	420	255
200	8″	200	350	335	295	266	12-M20	3	460	255

结构长度：Q/OLF002-88
法兰标准：JB79亦可按GB9113、ANSI B16.5、JIS B2212

订货须知：

一、①电动超短型球阀产品名称与型号②电动超短型球阀口径③电动超短型球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定大唐阀门公司的电动超短型球阀型号，请按电动超短型球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
