电动对夹式硬密封球阀

————

  • 作者：大唐阀门        发布时间：        来源：上海大唐阀门

  • 电动对夹式硬密封球阀

    电动对夹式硬密封球阀

    阀门特性

    法兰: UNI2223 和 2229 PN16 DIN2501 BL.1；UNI(PN25-40-64-100)根据要求发货不锈钢ANSIB16.5 - 不锈钢ANSIB16.10 (150 RF, 300 RF, 600 RF)
    通用规格: BS 5351 ("防火" 根据要求遵循BS 6755 )
    工作温度: -20℃至+450℃ (+280℃特殊PPL密封).
    工作压力: PN16, PN25 - PN40 - PN64 （根据要求发货）
    流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
    带保温套的阀门根据要求发货

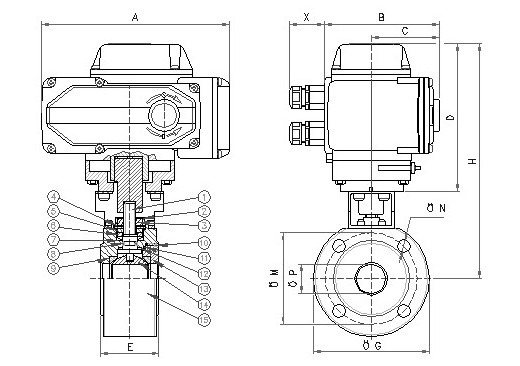

    阀门材料
    1) 轴 Shaft
    不锈钢 ANSI316
    1.4401
    UNIX5CrNiMo 17 12
    2) 螺母夹 Nut holder
    不锈钢 ANSI304
    1.4301
    UNIX5CrNi 18 10
    3) 防松螺母 Lock nut
    不锈钢 ANSI304
    1.4301
    UNIX5CrNi 18 10
    4) 弹簧 Spring
    不锈钢 ANSI301
    1.4310
    UNIX12CrNi 17 07
    5) 垫圈 Washer
    不锈钢 ANSI304
    1.4301
    UNIX5CrNi 18 10
    6) 压紧环型螺母 Gland nut ring
    不锈钢 ANSI304
    1.4301
    UNIX5CrNi 18 10
    7) 顶部密封至p sealing **
    聚四氯乙烯 P.T.F.E.


    8) O环 O-Ring **
    氟橡胶 VITON


    9) 密封圈 Seals
    聚四氯乙烯 P.T.F.E.


    10) O环 O-Ring
    氟橡胶 VITON


    11) 环型螺母密封 Ring nut sealing
    聚四氯乙烯 P.T.F.E.


    12) 底部密封 Bot至m sealing
    聚四氯乙烯 P.T.F.E.


    13) 环型螺母 Ring nut *
    不锈钢 ANSI316
    1.4401
    UNIX5CrNiMo 17 12
    14) 球体 Ball *
    不锈钢 ANSI316
    1.4401
    UNIX5CrNiMo 17 12
    15) 阀体 Body *
    不锈钢 ANSI316
    1.4408

    * 不锈钢304按要求提供
    ** DN125 - 150     聚四氯乙烯密封没有O环。
    尺寸表
    直径
    mm.
    15
    20
    25
    32
    40
    50
    65
    80
    100
    尺寸
    mm.
    DN15
    DN20
    DN25
    DN32
    DN40
    DN50
    DN65
    DN80
    DN100
    通径
    mm.
    15
    20
    25
    32
    40
    50
    65
    80
    100
    A
    mm.
    207,5
    207,5
    207,5
    207,5
    256,5
    256,5
    256,5
    256,5
    381
    B
    mm.
    122,5
    122,5
    122,5
    122,5
    156,5
    156,5
    156,5
    156,5
    242
    C
    mm.
    68
    68
    68
    68
    94
    94
    94
    94
    137
    D
    mm.
    163,5
    163,5
    163,5
    163,5
    185
    185
    185
    185
    234
    X
    mm.
    44
    44
    44
    44
    44
    44
    44
    44
    44
    E
    mm.
    35
    38
    42
    50
    60
    70
    95
    118
    140
    ΦG
    mm.
    90
    100
    110
    130
    140
    165
    185
    200
    220
    ΦM
    mm.
    65
    75
    85
    100
    110
    125
    145
    160
    180
    ΦN
    mm.
    M 12/4
    M 12/4
    M 12/4
    M 16/4
    M 16/4
    M 16/4
    M 16/4
    M 16/8
    M 16/8
    ΦR
    GAS
    1/8"
    1/8"
    1/8"
    1/8"
    1/8"
    1/8"
    1/8"
    1/8"
    1/8"
    T. of cycle 50/60 Hz
    s.
    15 - 12,5
    15 - 12,5
    15 - 12,5
    15 - 12,5
    15 - 12,5
    15 - 12,5
    15 - 12,5
    15 - 12,5
    15 - 12,5
    H
    mm.
    234,5
    237,5
    243
    249,5
    295
    302
    325
    335
    395
    重量
    Kg.
    6,7
    7,3
    7,9
    9,3
    15,4
    15
    19,7
    29,3
    44,9
    订货须知：
    一、①电动对夹式硬密封球阀产品名称与型号②电动对夹式硬密封球阀口径③电动对夹式硬密封球阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定大唐阀门公司的电动对夹式硬密封球阀型号，请按电动对夹式硬密封球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
