ZKRQ系列电动O形三通球阀

————

  • 作者：大唐阀门        发布时间：        来源：上海大唐阀门

  • ZKRQ系列电动O形三通球阀

    ZKRQ系列电动O形三通球阀

    ZKRQR系列电动O形三通球阀由电动执行机构和三通球阀组成。改变球芯与管道的相对位置，可以对三条管路流体实现不同的组合控制。该产品以220V单相交流电为力源，接受控制系统 (或操作器) 来的 220V开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作用。 T型三通可使三路正交的管道互相连通，即起分流(合流)作用，也可使其中两条管道连通而切断另一路管道。 L型三通流路只能连通互相正交的两条管道或切换方向。
    阀门特性
    公称压力：PN1.0、1.6、2.5、4.0Mpa、ANSI150、300
    公称通径：DN20～300mm
    工作温度：硬密封：-40～300℃ 软密封：-40～180℃
    工作电压：220V、380V
    阀座形式：不锈钢可动硬密封、PTFE软密封。
    主要材质：阀体 (1)WCB  (2)304  (3)316  (4)316L
                             阀芯 (1)304  (2)316  (3)316L
    流体范围：空气、水、气体、石油和石化产品、腐蚀性介质
    表面处理: 抛光

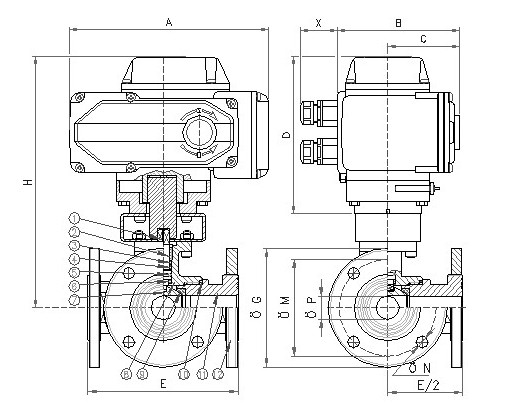

    阀门材料
    1) 轴 Shaft
    不锈钢 ANSI316
    1.4401
    UNIX5CrNiMo 17 12
    2) 防松螺母 Lock nut
    不锈钢 ANSI304
    1.4301
    UNIX5CrNi 18 10
    3) 压紧环型螺母 Gland nut ring
    不锈钢 ANSI304
    1.4301
    UNIX5CrNi 18 10
    4) 顶部密封环 至p tight ring
    聚四氯乙烯 P.T.F.E.


    5) O环 O-Ring
    氟橡胶 VITON


    6) 垫圈 Washer
    聚四氯乙烯 P.T.F.E.


    7) 密封圈 Seals
    聚四氯乙烯 P.T.F.E.


    8) 阀体 Body
    不锈钢 ANSI316
    1.4408

    9) 球阀 Ball
    不锈钢 ANSI316
    1.4401
    UNIX5CrNiMo 17 12
    10) 顶部密封 End sealings
    聚四氯乙烯 P.T.F.E.


    11) 端部 End
    不锈钢 ANSI316
    1.4408

    12) 法兰 Flange
    不锈钢 ANSI316
    1.4408


    尺寸表
    DN
    mm.
    10
    15
    20
    25
    32
    40
    50
    65
    内螺纹尺寸
    GAS
    3/8"
    1/2"
    3/4"
    1"
    1"1/4
    1"1/2
    2"
    2"1/2
    通径
    mm.
    10
    15
    20
    25
    32
    40
    50
    65
    P. 阀门
    PN40
    PN40
    PN40
    PN40
    PN40
    PN40
    PN25
    PN25
    A
    mm.
    207,5
    207,5
    207,5
    207,5
    256,5
    256,5
    256,5
    256,5
    B
    mm.
    122,5
    122,5
    122,5
    122,5
    156,5
    156,5
    156,5
    156,5
    C
    mm.
    68
    68
    68
    68
    94
    94
    94
    94
    D
    mm.
    163,5
    163,5
    163,5
    163,5
    185
    185
    185
    185
    X
    mm.
    44
    44
    44
    44
    44
    44
    44
    44
    E
    mm.
    120
    130
    140
    150
    180
    200
    220
    240
    ΦG
    mm.
    90
    95
    105
    115
    140
    1450
    165
    185
    ΦM
    mm.
    60
    65
    75
    85
    100
    110
    125
    145
    ΦN
    mm.
    14/4
    14/4
    14/4
    14/4
    18/4
    18/4
    18/4
    18/4
    H
    mm.
    249,5
    252,5
    260
    264,5
    304,5
    312
    275,5
    284,5
    T. of cycle 50/60 Hz
    s.
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    重量
    Kg.
    8,1
    8,6
    10,1
    11,5
    20,5
    23,7
    28
    32,6
    订货须知：
    一、①ZKRQR系列电动O形三通球阀产品名称与型号②ZKRQR系列电动O形三通球阀口径③ZKRQR系列电动O形三通球阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定大唐阀门公司的ZKRQR系列电动O形三通球阀型号，请按ZKRQR系列电动O形三通球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
