气动三通球阀

————

  • 作者：大唐阀门        发布时间：        来源：上海大唐阀门

  • 气动三通球阀

    一、产品[气动三通球阀（调节型/开关型）]的详细资料：
    产品型号：SMQ644（45）型
    产品特点：L（T）形气动球阀是由气动执行机构和三通阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

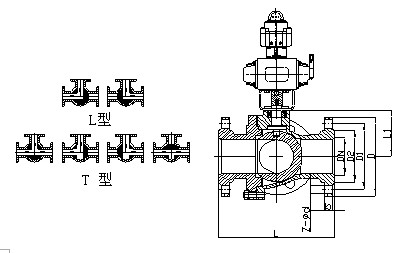

    二、主要外形尺寸及附图：

    气动三通球阀

    公称压力或压力级
    公称通径
    尺寸（mm）
    mm
    in
    L
    L1
    D
    D1
    D2
    b
    z-Φd
    PN1.0MPa
    15

    130
    65
    95
    65
    45
    14
    4-14
    20

    150
    75
    105
    75
    55/58
    14/16
    4-14
    25

    160
    80
    115
    85
    65/68
    14/16
    4-14
    32

    180
    90
    135/140
    100
    78
    16
    4-18
    PN1.6MPa
    40

    200
    100
    145/150
    110
    85/88
    16
    4-18
    50

    230
    115
    160/165
    125
    100/102
    16/18
    4-18
    65

    290
    145
    180/185
    145
    120/122
    18
    4-18
    80

    310
    155
    195/200
    160
    135/138
    20
    4-18
    100

    350
    175
    215/220
    180
    155/158
    20
    4-18
    125

    400
    200
    245/250
    210
    185/188
    22
    4-18
    150

    480
    240
    280/285
    240
    210/212
    24/22
    8-23/8-22

    PN2.5MPa
    15

    130
    65
    95
    65
    45
    16
    4-14
    20

    150
    75
    105
    75
    55/58
    16
    4-14
    25

    160
    80
    115
    85
    65/68
    16
    4-14
    32

    180
    90
    135/140
    100
    78
    18
    4-18
    PN2.5MPa

    40

    200
    100
    145/150
    110
    85/88
    18
    4-18
    50

    230
    115
    160/165
    125
    100/102
    20
    4-18
    65

    290
    145
    180/185
    145
    120/122
    22
    8-18
    80

    310
    155
    195/200
    160
    135/138
    22/24
    8-18
    100

    350
    175
    230/235
    190
    160/162
    24
    8-23/8-22
    125

    400
    200
    270
    220
    188
    28/26
    8-25/8-26
    150

    480
    240
    300
    250
    218
    30/28
    8-25/8-26
    PN4.0MPa
    15

    130
    65
    95
    65
    45
    16
    4-14
    20

    150
    75
    105
    75
    55/58
    16
    4-14
    25

    160
    80
    115
    85
    65/68
    16
    4-14
    32

    180
    90
    135/140
    100
    78
    18
    4-18
    40

    200
    100
    145/150
    110
    85/88
    18
    4-18
    50

    230
    115
    160/165
    125
    100/102
    20
    4-18
    65

    290
    145
    180/185
    145
    120/122
    22
    8-18
    80

    310
    155
    195/200
    160
    135/138
    22
    8-18
    100

    350
    175
    230/235
    190
    160/162
    24
    8-23/8-22
    125

    400
    200
    270
    220
    188
    28
    8-25/8-26
    150

    480
    240
    300
    250
    218
    30
    8-25/8-26

    Class150LB

    15
    1/2
    130
    65
    89
    60.5
    35
    -
    4-15
    20
    3/4
    150
    75
    98
    70
    43
    -
    4-15
    25
    1
    160
    80
    108/110
    79.5
    51
    11.5
    4-15/4-16
    32
    11/4
    180
    90
    117/120
    89
    64
    13.0
    4-15/4-16
    40
    11/2
    200
    100
    127/130
    98.5
    73
    14.5
    4-15/4-16
    50
    2
    230
    115
    152/150
    120.5
    92
    16.0
    4-19/4-20
    65
    21/2
    290
    145
    178/180
    139.5
    105
    17.5
    4-19/4-20
    80
    3
    310
    155
    190
    152.5
    127
    19.5
    4-19/4-20
    100
    4
    350
    175
    229/230
    190.5
    157
    24.0
    8-19/4-20
    125
    5
    400
    200
    254/255
    216.0
    186
    24.0
    8-22
    150
    6
    480
    240
    279/280
    241.5
    216
    25.5
    8-22
    JIS10K
    15

    130
    65
    95
    70
    52
    12
    4-15
    20

    150
    75
    100
    75
    58
    14
    4-15
    25

    160
    80
    125
    90
    70
    14
    4-19
    32

    180
    90
    135
    100
    80
    16
    4-19
    40

    200
    100
    140
    105
    85
    16
    4-19
    50

    230
    115
    155
    120
    100
    16
    4-19
    65

    290
    145
    175
    140
    120
    18
    4-19
    80

    310
    155
    185
    150
    130
    18
    8-19
    100

    350
    175
    210
    175
    155
    18
    8-19
    125

    400
    200
    250
    210
    185
    20
    8-23
    150

    480
    240
    280
    240
    215
    22
    8-23
    注：1、表中以分数表示者，分子为JB/T74~90系列2尺寸（等同于原机标JB74~90~59的尺寸），分母JB/T74~90系列
    1    、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。
    2    、表中以分数表示者，分子为ANSIB16.5尺寸，分母为GB9112~9131、SH3406尺寸。
    订货须知：
    一、①气动三通球阀（调节型/开关型）产品名称与型号②气动三通球阀（调节型/开关型）口径③气动三通球阀（调节型/开关型）是否带附件以便我们的为您正确选型。二、若已经由设计单位选定大唐阀门公司的气动三通球阀（调节型/开关型）型号，请按气动三通球阀（调节型/开关型）型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
    感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
