气动信号球阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[气动信号球阀]的详细资料：

产品型号：XHQ671F

产品说明： XHQ671气动对夹信号球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
XHQ671气动信号球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成，阀体部分同“1”电动球阀阀体一样。气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式（靠弹簧的恢复张力复位），故障下要求保位时，配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀，需配电磁阀以及行程开关等；对比例式调节阀，需配定位器。

阀体采用整体式结构。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，使阀门工作的泄漏为零。由于大唐阀门公司采用整体式结构的阀体，所以该阀实现了超短法兰距，整机重量大大降低，仅为同类普通球阀的50%左右。

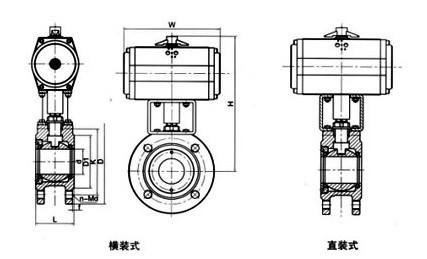

二、气动信号球阀主要外形和连接尺寸单位（mm）：

XHQ671F-16
通径DN		d	L	D	K	n-Md	f	H	W	W1
mm	in	d	L	D	K	n-Md	f	H	W	W1
15	1/2″	14	35	90	65	4-M12	2	170	145	90
20	3/4″	19	38	100	75	4-M12	2	175	145	90
25	18″	24	42	110	85	4-M12	2	180	160	90
32	11/4″	29	50	135	100	4-M16	2	195	180	90
40	11/2″	38	60	145	110	4-M16	2	205	220	90
50	2″	48	72	160	125	4-M16	3	230	230	90
65	21/2″	64	95	180	145	4-M16	3	245	250	90
80	3″	72	118	195	160	8-M16	3	270	290	90
100	4″	92	140	215	180	8-M16	3	290	350	90
125	5″	110	175	245	210	8-M16	3	-	460	90
150	6″	135	210	280	240	8-M20	3	-	610	90
200	8″	175	300	335	295	12-M20	3	-	840	90

订货须知：

一、①气动信号球阀产品名称与型号②气动信号球阀口径③气动信号球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的气动信号球阀型号，请按气动信号球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
