Q647Y气动固定球阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[气动固定球阀]的详细资料：

产品型号：Q647Y

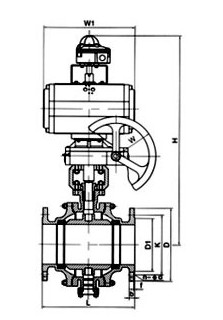

二、气动固定球阀主要外形和连接尺寸：

Q647Y-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
25	1″	140	115	85	65	4-Φ14	16	3	217	190
32	1 1/4″	165	140	100	76	4-Φ18	18	3	260	210
40	1 1/2″	165	150	115	84	4-Φ18	18	3	293	210
50	2″	203	165	125	99	4-Φ18	20	3	309	247
65	2 1/2″	222	185	145	118	4-Φ18	20	3	344	247
80	3″	241	200	160	132	8-Φ18	20	3	421	276
100	4″	305	220	180	156	8-Φ18	22	3	485	348
125	5″	356	250	210	184	8-Φ18	22	3	560	378
150	6″	394	285	240	211	8-Φ23	24	3	655	432
200	8″	457	340	295	266	12-Φ23	24	3	847	524
250	10″	533	405	335	319	12-Φ26	26	3	980	648

三、气动固定球阀主要外形和连接尺寸：

Q647Y-25
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
25	1″	165	1115	85	65	4-Φ14	16	3	217	190
32	1 1/4″	178	140	100	76	4-Φ18	18	3	260	210
40	1 1/2″	190	150	115	84	4-Φ18	18	3	293	210
50	2″	216	165	125	99	4-Φ18	20	3	309	247
65	2 1/2″	241	185	145	118	4-Φ18	22	3	344	276
80	3″	283	200	160	132	8-Φ18	24	3	421	348
100	4″	305	235	190	156	8-Φ23	24	3	4185	378
125	5″	381	270	220	184	8-Φ26	26	3	580	432
150	6″	403	300	250	211	8-Φ26	28	4	655	524
200	8″	502	360	310	274	12-Φ26	30	4	847	648
250	10″	588	425	370	330	12-Φ30	32	4	980	715

结构长度：GB12221
法兰标准：GB9113亦可按ANSI B165、JIS B2212

订货须知：

一、①Q647Y气动固定球阀产品名称与型号②Q647Y气动固定球阀口径③Q647Y气动固定球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的Q647Y气动固定球阀型号，请按Q647Y气动固定球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
