精小型三段式球阀
————
- 作者：admin 发布时间：
产品介绍：
一、产品[精小型三段式球阀]的详细资料：
产品型号：Q41N-160P
产品名称：精小型三段式球阀
产品特点：应用规范 1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。 2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。精小型三段式球阀,三段式球阀,精小型球阀。

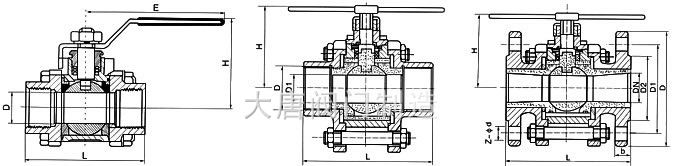

二、Q11H型主要外形尺寸和连接尺寸：
公称通径
尺寸（mm）
L
H
D
D1
10
90
76
32
3/8
15
90
76
32
1/2
20
100
81
38
3/4
25
115
92
45
1
32
130
114
55
11/4
40
150
125
65
11/2
50
170
144
75
2
注：对焊和承插式结构长度与内螺纹式长度相同
三、Q41H型主要外表尺寸和连接尺寸：
公称通径
尺寸（mm）
L
d1
L1
D
D1
D2
b
Z-Φd
H
mm
in
全通径FP
缩径RP
全通径FP
缩径RP
全通径FP
缩径RP
QA41
QA341
QA641
QA941
15
1/2″
130
-
15
-
-
-
95
65
45
14
4-14
62
-
200
-
20
3/4″
140
-
20
-
-
-
105
75
55
14
4-14
68
-
204
-
25
1″
150
-
25
-
-
-
115
85
65
14
4-14
75
-
215
360
32
11/4″
165
-
32
-
-
-
135
100
78
16
4-14
85
-
240
390
40
11/2″
182
-
40
- -
-
145
110
85
16
4-18
95
-
264
395
50
2″
200
-
50
-
-
-
160
125
100
16
4-18
110
-
360
472
65
21/2″
220
-
65
-
-
-
180
145
120
18
4-18
130
-
379
530
80
3″
250
283
80
65
-
-
195
160
135
20
4-18
155
-
452
580
100
4″
280
305
100
80
-
-
215
180
155
20
8-18
180
320
479
630
125
5″
320
381
125
100
-
<
