EDRV动态平衡电动调节阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

动态平衡电动调节阀详细描述：我公司生产的EDRV动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品，是动态平衡与电动调节一体化的产品。

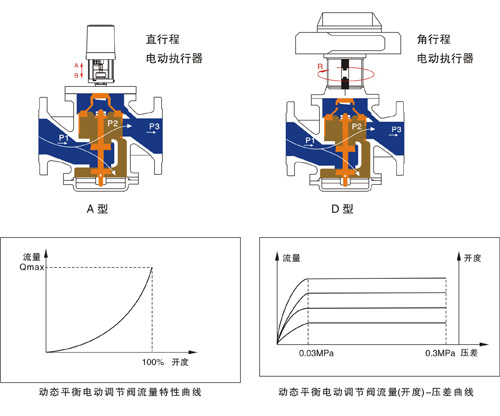

如下图所示，在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化：
⑴、当进口压力P1升高时，（P1-P2）增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，（P1-P2）减小，这时电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强，具有动态平衡的功能；
⑵、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3间的压差（P2-P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的，没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。

材质

阀体	球墨铸铁	电动执行器外壳	铝合金
阀套	不锈钢	阀芯	黄铜

动态平衡电动调节阀技术参数

产品型号	阀门形式	规格	压差范围 (KPa)	流量范围 (m0/h)	工作压力	流量误差	流体温度
A/D-EDRV1	二通	DN25	30-300	0.2-2.9	PN16	5％	0-100℃
A/D-EDRV2		DN32	30-300	0.5-4-7
A/D-EDRV3		DN40	30-300	1-7-7
A/D-EDRV4		DN50	30-300	2-12.1
A/D-EDRV8		DN65	30-300	3-20.4
A/D-EDRV9		DN80	30-300	5-30.8
A/D-EDRV10		DN1OO	30-300	10-45.3
A/D-EDRV11		DN125	30-300	15-70-7
A/D-EDRV12		DN150	30-300	20-101.8
A/D-EDRV13		DN200	33-300	5.0-360
A/D-EDRV14		DN250	22-210	4.O-460

※注： A-EDRV动态平衡电动调节阀配直行程电动执行器 D-EDRV动态平衡电动调节阀配角行程电动执行器

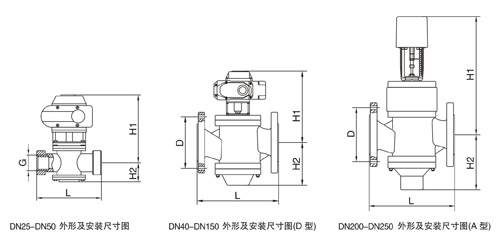

动态平衡电动调节阀尺寸参数

产品型号	阀门形式	规格	外形及安装尺寸 (mm)
产品型号	阀门形式	规格	L	H1	H2	D(φ)法兰	G螺纹
A/D-EDRV1	二通丝口	DN25	160	265	70		G1
A/D-EDRV2		DN32	180	275	70		G1-1/4
A/D-EDRV3		DN40	300	290	90		G1-1/2
A/D-EDRV4		DN50	300	290	90		G2
A/D-EDRV5	二通法兰	DN32	160	220	70	1OO
A/D-EDRV6		DN40	200	235	110	110
A/D-EDRV7		DN50	215	230	115	125
A/D-EDRV8		DN65	230	238	120	145
A/D-EDRV9		DN80	275	275	146	160
A/D-EDRV10		DNl00	290	295	165	180
A/D-EDRV11		DNl25	315	307	208	21O
A/D-EDRV12		DNl50	350	326	205	240
A/D-EDRV13		DN200	430	715	295	295
A/D-EDRV14		DN250	520	740	345	355

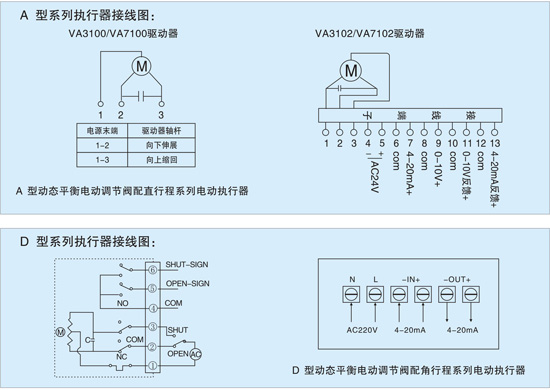

动态平衡电动调节阀接线图:

EDRV动态平衡电动调节阀

————
