ZYC压差平衡阀
————
- 作者：大唐阀门 发布时间： 来源：上海大唐阀门
ZYC型自力式压差控制阀是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的节能产品。ZYC型自力式压差控制阀适用于供暖方式采用双管系统的压差控制，保证系统的压差基本不变，降低噪音，平衡阻力，消除热网的水力失调。
ZYC型自力式压差控制阀工作原理
现以安装在回水管道上的ZYC型自力式压差控制阀为例说明工作原理。当供水压力P1增大或减小时，信号由连接管传入膜片上腔，带动阀芯下移或上移，使阀座的流通面积减小或增大。P2-P3也增大或减小，直到P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高，膜片下压力P2也在这个瞬间增高或降低，带动阀芯上移或下移，直到膜片的受力重新平衡，P2恢复原值，P1-P2保护原值恒定，从而保证了被控系统的供回水间压差基本不变。

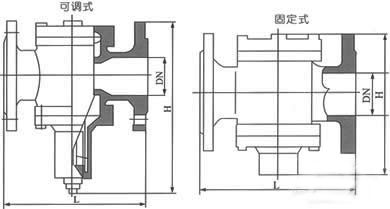

ZYC型自力式压差控制阀主要外形连接尺寸及性能参数：DN(mm)
连接方式
L(mm)
H
H1
流量m3/h
适用介质
介质温度
15
螺纹
110
72
98
0.2-1
水
0-80℃
20
110
72
98
0.3-1.5
25
115
82
102
0.5-2
32
法兰
100
91
94
1-4
40
200
147
112
1.5-6
50
215
120
112
2-8
65
230
125
120
3-12
80
275
188
133
5-20
100
290
208
160
10-30
125
310
226
175
15-45
150
350
258
195
30-80
200
430
301
230
40-180
250
520
367
265
100-300
300
635
430
300
150-500
350
670
504
340
200-700
控制压差范围：
定压差型：0.03MPa, 精度±10%
