一、产品说明:
ZYF-16型自力式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。特别适用于分户计量或自动控制系统中。
二、性能与特点:
该阀为双瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系统中,恒定被控系统的压差,并有以下特点:
1、恒定被控系统压差;
2、支持被控系统内部自主调节;
3、吸收外网压差波动;
4、采用先进的无级调压结构,控制压差可调比达25:1;
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
三、技术参数:
1、公称压力1.6MPa;
2、介质温度0-150℃;
3、工作压差范围0.02-0.3MPa;
4、控制压差设定值:0.02MPa;控制压差可调范围0.02-0.3MPa;
5、导压管长度:1.6m
6、导压管连接端尺寸:1/2"管螺纹。

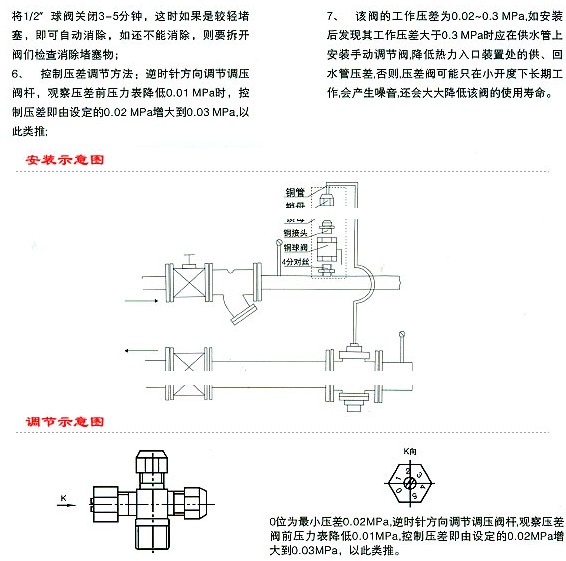

四、安装调试:
1、介质流动方向应与阀体箭头方向一致;
2、该型阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2“球阀,以便启动消除堵塞功能;
3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;
4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;
5、如发现该系统流量过大或过小,可能的原因是管道元件安装时的杂物卡阴在阀塞上,可将1/2"球阀关闭3-5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;
6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差前压力表降低0.01MPa时,控制压差即由设定的0.02MPa增大到0.03MPa,以此类推;
7、该阀的工作压差为0.02-0.03MPa,如安装后发现其工作压差大于0.3MPa时应在供水管上安装手动调节阀,降低热力入口装置处的供、回水管压差,否则,压差阀可能只在小开度下长期工作,会产生噪音,还会大大降低该阀的使用寿命。
五、流量平衡阀技术参数:
型号
|
公称直径(mm)
|
安装方式
|
阀长(mm)
|
流量系数(Kv)
|
P=20ka时
控制流量范围(m3h
|
|
DN15
|
螺纹连接
|
100
|
0.07-5.4
|
0.1-1.5
|
ZYF20-16
|
DN20
|
110
|
0.07-5.4
|
0.1-1.5
|
|
DN25
|
125
|
0.1-8.5
|
0.2-2
|
ZYF32-16
|
DN32
|
法兰连接
|
180
|
0.3-13.2
|
0.5-4
|
|
DN40
|
190
|
0.5-25
|
1-6
|
ZYF50-16
|
DN50
|
210
|
0.7-39
|
2-10
|
ZYF65-16
|
DN65
|
255
|
1.2-58.4
|
3-15
|
|
DN80
|
290
|
1.8-80.4
|
5-25
|
ZYF100-16
|
DN100
|
330
|
3.0-118
|
10-35
|
|
DN125
|
395
|
8.0-285
|
20-80
|
ZYF200-16
|
DN200
|
455
|
10-603
|
40-160
|
|
DN250
|
535
|
20-901
|
75-300
|
ZYF300-16
|
DN300
|
700
|
25-1390
|
100-450
|
|
DN350
|
810
|
30-1740
|
200-650
|
订货须知:
一、①流量平衡阀产品名称与型号②流量平衡阀口径③流量平衡阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的流量平衡阀型号,请按流量平衡阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由大唐阀门技术人员为您审核把关。
