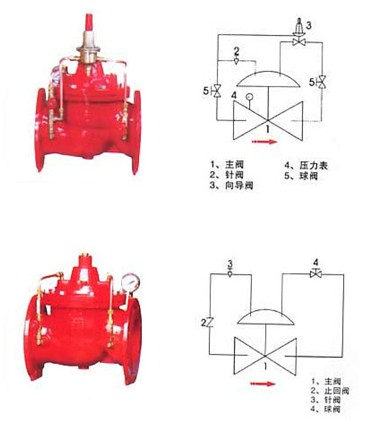

Q203系列
(1)保持出口压力值,不因上游压力变化或下游流量变化而变化。
(2)消防系列专用减压阀可防止系统启动瞬间不因减压造成破坏。
Q300系列
(1)具有控制开启或关闭速度功能,配合水泵启动或运转时调至最佳的开启或关闭速度。
(2)用于高层建筑,减少水锤现象产生达到静音效果。

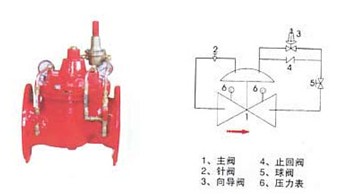

Q500系列
(1)泄压阀
可将给水管道中超过设定值的压力释放保持管线的安全运行。
(2)可用于高楼消防系统泄压,以防止施压过高造成系统危险。
(3)完全消除停泵水锤瞬间的危害。
系列产品介绍
随着现代高层建筑的不断发展,以及各用户使用要求越来越高,我公司结合实际情况,在第一代水力控制阀的基础上,成功研制出第二代双控室多功能水力控制阀。它可根据使用环境的不同,在使用前人为一次性调节之后,均能自动保证管网的安全运行,阀体采用流线性设计,所有铸造件均用去锈喷塑处理,所有活动件均采用防腐材料,外部所有导管和导阀都采用全铜或不锈钢材料,组装好之后的阀门无须再喷漆处理。所有与介质接触表面都具有较好的防腐性。通过改变外部导阀和导管的结合形式,从而可演变成水位控制阀、减压阀、消声/消锤/缓开/缓闭止回阀、安全泄压阀、电动遥控阀。该类阀门的主要特点是利用管道内的自身压力,通过上下腔控制室的压力差来控制主
阀盘的启闭,从而达到目的。
应用标准
质量保证;ISO9000
设计;Q/YY-2003
结构长度;Q/YY-2003
法兰标准;GB/T1724.6API598GB/T9113
试验标准;GB/T13927
性能规范
公称压力PN(Mpa)
|
1.0
|
1.6
|
2.5
|
强度试验(Mpa)
|
1.5
|
2.4
|
3.8
|
密封试验(Mpa)
|
1.1
|
1.76
|
2.75
|
气密封试验(Bar)
|
6
|
0.6
|
2.75
|
工作温度
|
<8.0℃
|
适用介质
|
水及物理、化学性质类似于水的介质
|
特点及优点
(1)具有缓开功能,可解决传统的人为关阀开泵。
(2)具有缓闭功能,可人为调舍关闭时间,自动实现缓闭,消除水锤。
(3)具有良好的止回功能,采用具有很好弹性和高耐磨性橡胶做密封材料,关闭后可达到滴水不漏。
(4)动作灵敏,不会出现失控现象。
(5)无需人为操纵,在管网运行的全过程中均为自动工作。
(6)维修保养方便,无需从管道上整台拆除阀,在修理时找准故障原因,只需局部检修。
(7)该阀内外及所有易腐蚀件均采用防腐处理,长期用于污水中不会生锈。
(8)在管路中立卧安装均可性能不变。

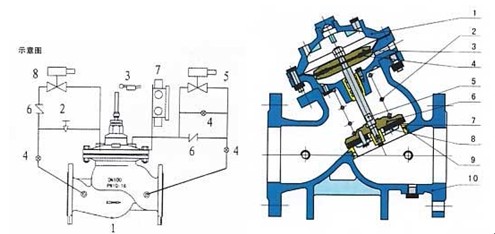

主要零部件材料
序号
|
部件名称
|
选用材料
|
1
|
阀盖
|
灰铸铁、球墨铸铁、碳钢、不锈钢
|
2
|
弹簧
|
弹簧钢、不锈钢
|
3
|
膜片压板
|
球墨铸铁
|
4
|
膜片
|
丁腈橡胶
|
5
|
阀杆
|
黄铜
|
6
|
阀瓣
|
球墨铸铁
|
7
|
密封垫
|
丁腈橡胶
|
8
|
密封垫压板
|
球墨铸铁
|
9
|
阀座
|
不锈钢
|
10
|
阀体
|
灰铸铁、球墨铸铁、碳钢、不锈钢
|
