500X泄压阀
————
- 作者:大唐阀门 发布时间: 来源:上海大唐阀门
-
产品[泄压阀]的详细资料:500X泄压/持压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置.并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统.确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。
主要外形连接尺寸DN
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
L
150
160
180
200
203
216
241
292
330
356
495
622
698
787
914
978
H1
463
463
463
516
516
520
537
596
653
709
805
855
953
990
1030
1030
H
557
557
557
610
610
625
642
750
808
864
1135
1185
1325
1385
1445
1445
性能特点:◆结构新颖合理、合理运用液压原理控制论
◆灵敏度高、安全泄压
◆阀瓣快开慢闭、无水锤冲击
◆运行平稳、无噪声
◆使用寿命时间长结构尺寸:
DN(mm)L(mm)H(mm)H(mm)(KG)50234983201865240115410228028513143030100325145480551253451605357015039518560080200470160675110250575180720210300640200820300350645225860380400970750950350安装要求:

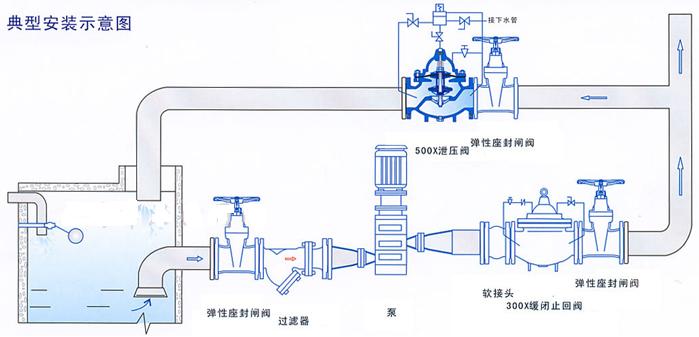

◆在泄压/持压阀前必须安装过滤器。
◆调节时导阀上的螺杆应退出,启动水泵让水由泄压阀泄出,逐渐拧入调节螺杆,使压力逐步升高。一直到所需设定的压力为止。调定后拧紧锁紧螺母。可能出现的故障及排除方法:
故障现象故障原因排除方法不泄压或泄压不稳●导向阀芯被卡住
●进出水口方向向反
●未进行压力调整●拆下来调整
●调整过来
●调整导阀调节螺杆不持压●王阀体内有杂物
●主阀膜片损坏
●压力调整不适宜●清除杂物
●更换主阀膜片
●重新调整调节螺杆有异常声音●主阀体内有杂物
●针阀开的过大●清除杂质
●调节针阀
