H142X液压水位控制阀
————
- 作者:大唐阀门 发布时间: 来源:上海大唐阀门
-
产品[液压水位控制阀]的详细资料:
H142X液压水位控制阀,是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差.液压水位控制阀,液压控制阀,水位控制阀在此压差作用下阀瓣打开进行供水作业:当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致l吏阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。
结构和安装尺寸
型 号
规格
(DN)G
(in)小
(mm)A
(mm)B
(mm)H
(mm)n-d
(mm)重量
(kg)阀体材料
80
t/2
150
115
120
255
4 19
16
铸铜
100
1/2
170
132
150
294
24
150
3/4
225
140
200
370
8 19
50
200
3/4
280
190
210
455
82
铸铁
250
3/4
335
220
240
525
12 19
144
80
1/2
160
145
145
328
8 19
20
100
1/2
180
160
160
357
29
150
3/4
240
180
200
4i5
8—23
60
H142X-10-A
200
1
295
215
230
482
8—23
95
铸铁
250
1
350
245
260
555
12—23
160
300
1 1/4
400
260
290
620
12 23
2lO
350
1 1/4
460
3lO
3lO
715
16 23
280
400
1 1/4
515
370
370
845
16 28

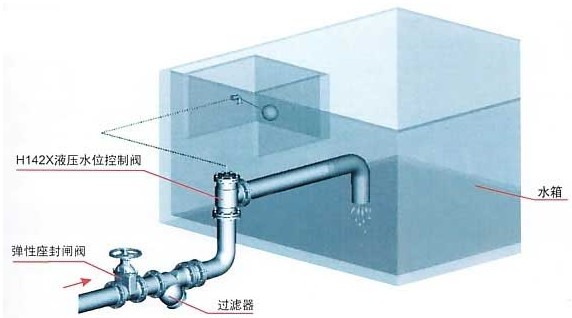

安装形式及注意事项将该阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰Hl42x一4T—A为0 6MPa标准法兰;Hl42x 10—A为IMPa标准法兰。进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。浮球阀安装应距离水管一米以上;为防止虹吸倒流,水箱内出口管出水口应略高于控制水位。为防止噪声及水位波动,出水口应设置消能筒。使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关l才j约30~50秒,故水箱要有足够的空余容积,以防溢水。 为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器。
如安装在地下室水池,则应在地下泵房安装报警装置。
本产品只提供液压阀和浮球阀,其余设备均由用户另购或自制。
